驱动源码编译

简介

发布包中提供了驱动源码包{soc version}-driver-{software version}-minios.aarch64-src.tar.gz，用户可自行根据需要进行驱动的定制或配置文件的修改。若用户对驱动源码包中的任何文件进行了定制修改，定制完成后，都需要参考本章节进行源码编译；若未对驱动源码包中的文件进行任何修改，则此章节可跳过。

源码编译依赖于HCC编译器，HCC编译器存在于toolkit安装包的toolchain目录下。

操作步骤

  1. 执行以下命令切换到root用户，后续操作都需要以root用户执行。

    su - root

  2. 解压软件包获取中的驱动源码包{soc version}-driver-{software version}-minios.aarch64-src.tar.gz。

    例如在/usr/local/software/目录下执行如下解压命令：

    tar -zxvf {soc version}-driver-{software version}-minios.aarch64-src.tar.gz

    若已执行过此操作，此步骤可跳过。

  3. 进入驱动源码包解压后的driver目录，例如/usr/local/software/driver。
  4. 关闭内核模块（KO）签名功能。

    Device操作系统内核模块默认开启了签名功能，若用户自定义驱动源码，需要关闭内核模块的签名功能，操作步骤如下：

    1. 进入/usr/local/software/driver/kernel/linux-5.10目录。

      cd /usr/local/software/driver/source/kernel/linux-5.10

    2. 执行如下命令生成.config文件。

      make ARCH=arm64 CROSS_COMPILE=${INSTALL_DIR}/toolkit/toolchain/hcc/bin/aarch64-target-linux-gnu- ascend310p_defconfig

      • ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径，例如“$HOME/Ascend/ascend-toolkit/latest”。
      • 此命令依赖bison与flex，可使用如下命令进行安装：

        yum install bison flex

        或者

        apt-get install bison flex

        说明：请根据实际操作系统版本选择依赖的安装命令，如果执行命令时提示缺少其他依赖，请根据提示自行安装。

    3. 修改内核配置选项。
      1. 执行如下命令，弹出内核配置界面。

        make ARCH=arm64 CROSS_COMPILE=${INSTALL_DIR}/toolkit/toolchain/hcc/bin/aarch64-target-linux-gnu- menuconfig

        • ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。
        • 此命令依赖ncurses-devel，可使用如下命令进行安装：yum install -y ncurses-devel 或者 apt-get install libncurses5-dev

          说明：请根据实际操作系统版本选择依赖的安装命令，如果执行命令时提示缺少其他依赖，请根据提示自行安装。

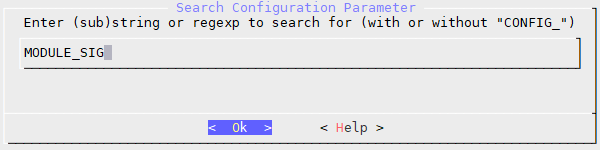

      2. 在配置界面中输入“/”，进入搜索界面，搜索“MODULE_SIG”。

        如下图所示：

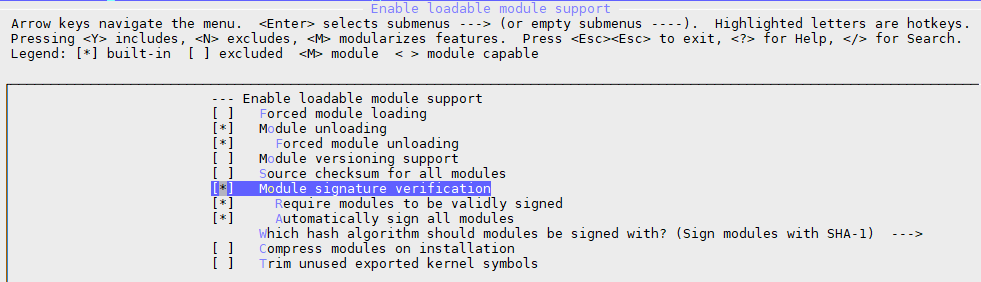

      3. 选择“Ok”，进入搜索结果界面，在搜索结果界面中按数字键“1”跳转到CONFIG选项。

        如下图所示：

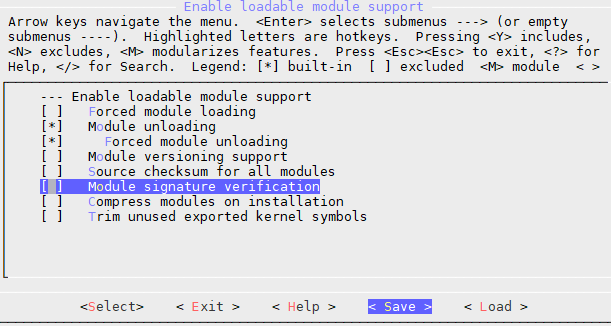

        按空格键关闭内核模块校验选项，[ ]里面存在“*”表示打开，[ ]空白表示关闭，关闭后示例如下所示：

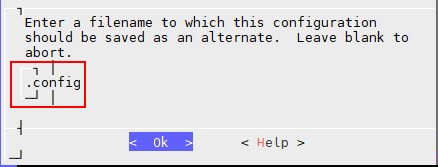

      4. 选择“Save”保存，进入配置文件名称界面，如下所示。

        请注意，需要保持默认文件名“.config”，然后选择“Ok”。

      5. 连续选择“Exit”，退出内核配置界面。
    4. 替换“.config”文件。

      cp .config arch/arm64/configs/ascend310p_defconfig

    5. 执行如下命令重新编译生成内核镜像。

      make ARCH=arm64 CROSS_COMPILE=${INSTALL_DIR}/toolkit/toolchain/hcc/bin/aarch64-target-linux-gnu- Image

      ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。

      在弹出的回显信息中默认输入“y”,命令执行完成后，会在“kernel/linux-5.10/arch/arm64/boot”目录下生成内核镜像文件“Image”。

      提升编译内核镜像效率的方法如下：

      内核镜像编译支持-j[N]参数指定编译CPU核数，N表示使用N个CPU并发编译，不指定则使用1个cpu编译内核。N参数应根据实际编译环境CPU个数配置（可执行“cat /proc/cpuinfo | grep processor | wc -l”命令查看），比如编译环境有32个CPU，则可以使用20个CPU编译，命令示例如下所示：

      make ARCH=arm64 CROSS_COMPILE=${INSTALL_DIR}/toolkit/toolchain/hcc/bin/aarch64-target-linux-gnu- Image -j20

    6. 为重新生成的内核镜像增加签名头。
      1. 进入内核镜像文件所在目录。

        cd arch/arm64/boot/

      2. 执行如下两条命令为内核镜像文件增加签名头：

        python3.7 /usr/local/software/driver/source/vendor/hisi/tools/signtool/image_pack/esbc_header.py -raw_img Image -out_img header-Ascend310P.image -version 1.1.1.1.1 -nvcnt 0 -tag uimage -platform hi1910p

      3. 执行如下命令，生成文件系统的摘要信息文件“uimage.ini”。

        digest=`sha256sum header-Ascend310P.image | awk '{print $1}'`

        echo "uimage, ${digest};" > ./uimage.ini

      4. 对摘要信息文件“uimage.ini”进行签名，详细操作请参见CMS签名。
      5. 将上述步骤生成的CMS签名文件uimage.ini.p7s和uimage.ini.crl拷贝到/usr/local/software/driver/source/kernel/linux-5.10/arch/arm64/boot/目录。
      6. 执行如下命令将内核镜像文件和签名文件打包并增加签名头。

        python3 /usr/local/software/driver/source/vendor/hisi/tools/signtool/image_pack/image_pack.py -raw_img header-Ascend310P.image -out_img Ascend310P.image -D -platform hi1910p -cms ./uimage.ini.p7s -ini ./uimage.ini -crl ./uimage.ini.crl --addcms -version 1.1.1.1.1 --pss

        • /usr/local/software/为2中{soc version}-driver-{software version}-minios.aarch64-src.tar.gz解压目录。
        • -raw_img：原始镜像文件路径，保持与示例一致即可。
        • -out_img：重新打包后的镜像文件输出路径，保持与示例一致即可。
        • -version：镜像版本号，格式为x.x.x.x.x用户可自定义。
        • -cms：CMS签名文件。
        • -ini：签名文件的摘要信息。
        • -crl：签名机构的吊销列表证书。
        • -addcms：增加CMS签名的标志。
        • -version：镜像版本号，格式为x.x.x.x.x用户可自定义。
        • 其他参数请保持默认值即可。

        命令执行完成后，会在“kernel/linux-5.10/arch/arm64/boot”目录下生成增加签名头后的文件系统镜像文件Ascend310P.image。

    7. 替换Driver安装目录下device文件夹下的Ascend310P.image。

      替换前请先备份 /usr/local/Ascend/driver/device/目录下的Ascend310P.image文件到其他目录，防止内核镜像编译出错。

      1. 为Ascend310P.image文件添加写权限。

        chattr -i /usr/local/Ascend/driver/device/Ascend310P.image

      2. 替换/usr/local/Ascend/driver/device/目录下的Ascend310P.image。

        cp -rf /usr/local/software/driver/source/kernel/linux-5.10/arch/arm64/boot/Ascend310P.image /usr/local/Ascend/driver/device/

      3. 取消Ascend310P.image文件的写权限。

        chattr +i /usr/local/Ascend/driver/device/Ascend310P.image

    8. 删除编译生成文件，为后续编译驱动源码做准备。

      cd /usr/local/software/driver/source/kernel/linux-5.10

      make ARCH=arm64 mrproper

  5. 在解压后的/usr/local/software/driver下的source目录，安装相关依赖并进行源码编译。
    1. 进入驱动源码目录。

      cd /usr/local/software/driver/source

    2. 编译驱动。

      make driver_device product=mini CROSS_COMPILE=${INSTALL_DIR}/toolkit/toolchain/hcc/bin/aarch64-target-linux-gnu- KERNEL_DIR=/usr/local/software/driver/source/kernel/linux-5.10 KERNEL_DEFCONFIG=/usr/local/software/driver/source/kernel/linux-5.10/arch/arm64/configs/ascend310p_defconfig build_device=true

      • CROSS_COMPILE：为HCC交叉编译器所在目录，需要配置为绝对路径，其中${INSTALL_DIR}为CANN软件安装后文件存储路径，请根据实际路径替换。
      • KERNEL_DIR：驱动源码文件存储路径，需要配置为绝对路径，/usr/local/software/请更换为驱动源码包所在目录。
      • KERNEL_DEFCONFIG：驱动源码配置文件存储路径，需要配置为绝对路径，/usr/local/software/请更换为驱动源码包所在目录。
      • 其他请保持不变。

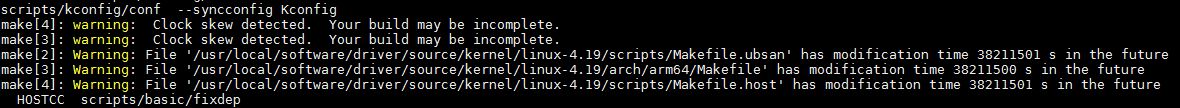

      若进行源码编译时，一直循环提示类似如下信息：

      请检查当前系统时间是否早于source/kernel/linux-5.10/scripts下的文件创建时间，若是，则请更改当前系统时间，然后重新进行编译操作。

      命令执行成功后，会在source目录的out/device/文件夹下生成内核对象文件。

      说明：

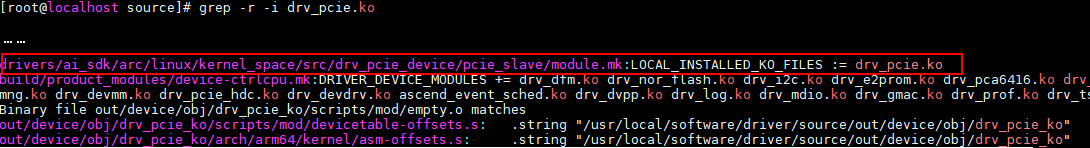

      内核对象的源码都在driver/source/目录下。在driver/source/目录下通过grep -r xx.ko命令，通过对应的module.mk文件，找到源码所在的文件夹，示例如下：

      则drv_pcie.ko对应的源码文件夹为drivers/ai_sdk/arc/linux/kernel_space/src/drv_pcie_device/pcie_slave。

  6. 替换文件系统中的相关内核对象文件。

    拷贝编译生成的*.ko到解压后的文件系统的var目录下。

    cd /usr/local/software/driver/source/out/device

    cp -rf *.ko /usr/local/filesys_modify/tempdir/var/

父主题： 修改文件系统
