mxpi_opencvosd

使用mxpi_opencvosd插件前，需要使用osd相关的模型文件，请执行Vision SDK软件包安装目录下operators/opencvosd/generate_osd_om.sh脚本生成所需模型文件。支持单个pipeline创建多个mxpi_opencvosd实例。

  • 确保当前用户ATC相关环境变量已设置正确，可以正常使用ATC工具。
  • 用户需具备ASCEND_OPP_PATH目录写权限。root用户默认ASCEND_OPP_PATH路径为：“/usr/local/Ascend/ascend-toolkit/latest/opp”；普通用户默认ASCEND_OPP_PATH路径为：“$HOME/Ascend/ascend-toolkit/latest/opp”。

功能描述

调用OSD基础功能在图片上绘制基本单元，如画框、写字、画线、画圆等。

同步/异步（status）

同步

约束限制
  • MxpiOsdInstancesList中的osd参数需符合OpenCV接口限制。
  • 每个输入buffer中的MxpiVisionList与MxpiOsdInstancesList长度一致。

插件基类（factory）

mxpi_opencvosd

输入和输出
  • 输入：buffer（数据类型“MxpiBuffer”）、metadata（数据类型“MxpiVisionList”）、metadata（数据类型“MxOsdInstancesList”）。
  • 输出：buffer（数据类型“MxpiBuffer”）、metadata（数据类型“MxpiVisionList”）。

端口格式（caps）
  • 静态双输入：{"image/yuv"}，{"metadata/osd"}。
  • 静态输出：{"image/yuv"}。

属性

请参见表1。
表1 mxpi_opencvosd插件的属性

属性名

描述

是否为必选项

是否可修改

dataSourceImage

输入端口0的buffer索引名称（默认为上游插件对应输出端口0的挂元数据的key）。

否

是

dataSourceOsd

输入端口1的buffer索引名称（默认为上游插件对应输出端口1的挂元数据的key）。

否

是

示例

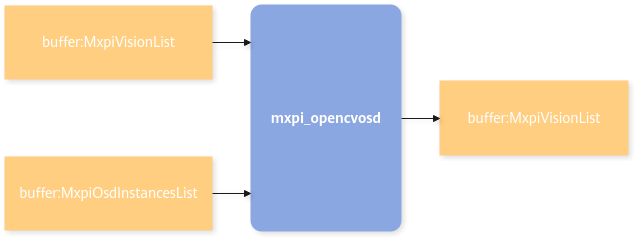

调用OSD基础功能buffer（MxpiOsdInstancesList）在输入图片上（MxpiVsionList）绘制基本单元，如画框、写字、画线、画圆等，并且输出buffer给下游插件。

pipeline样例：

"mxpi_opencvosd0":{
    "props":{
  "dataSourceImage":"mxpi_channelimagesstitcher0_0",
  "dataSourceOsd":"mxpi_channelosdcoordsconverter0"
    },
    "factory":"mxpi_opencvosd",
    "next":"queue10"
},
