准备性能数据

前提条件

• 已安装MindStudio Insight工具。
• 已安装Python3，并完成执行环境的配置。
• 已获取采集到的原始集群数据，且单卡采集的数据中必须包含表1中的文件。

  表1 单卡采集数据文件

  文件名	说明
  profiler_info_x.json	Profiler相关的元数据。
  communication.json	多卡通信或集群等存在通信的场景性能分析提供可视化数据基础。
  communication_matrix.json	通信小算子基本信息文件。
  kernel_details.csv	NPU上执行的所有算子的信息。
  step_trace_time.csv	迭代中计算和通信的时间统计。
  trace_view.json	包括应用层数据、CANN层数据和底层NPU数据。

• 已获取mstt工具集中的cluster_analyse（集群分析）工具，可前往gitee开源站下载。cluster_analyse（集群分析）工具主要用于解析集群节点通信信息，生成相关通信数据。

操作步骤

1. 将所有以“ascend_pt”结尾的profiling原始数据汇总至同一个目录，如图1所示。

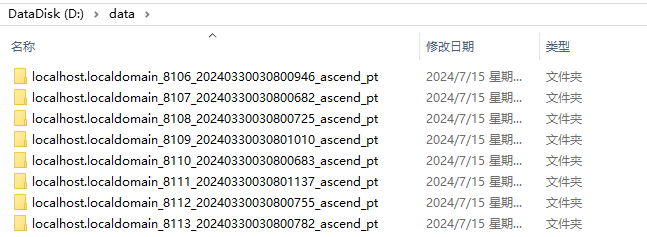

   图1 数据汇总

2. 在集群分析工具目录下，执行以下命令，解析数据，如图2所示。

   python3 cluster_analysis.py -d {原始数据存放路径}

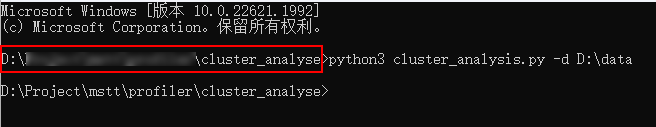

   图2 解析数据


   命令执行成功后，会在数据存放路径下，生成一个“cluster_analysis_output”目录，如图3所示，该目录中保存着数据解析后的结果文件，结果文件如表2所示。

   图3 生成的目录


   表2 cluster_analysis_output目录文件

   数据类型	文件名	说明
   TEXT	cluster_step_trace_time.csv	数据解析模式为communication_matrix、communication_time或all时均生成。
   	cluster_communication_matrix.json	数据解析模式为communication_matrix或all时生成。
   	cluster_communication.json	数据解析模式为communication_time或all时生成，主要为通信耗时数据。
   	communication_group.json	数据解析模式为communication_matrix、communication_time或all时均生成，记录通信域分组信息。
   DB	cluster_analysis.db	解析analysis.db或ascend_pytorch_profiler_{rank_id}.db生成的文件。

3. 将“cluster_analysis_output”目录导入MindStudio Insight工具进行分析。
