分析数据

大集群性能数据导入成功后，可通过概览（Summary）和通信（Communication）界面的内容，定位慢卡问题，并针对慢卡问题，在时间线（Timeline）界面进行具体分析。

定位慢卡问题

  1. 在概览（Summary）界面，输入模型脚本对应的并行策略值，如图1所示。其中PP为流水线并行（‌Pipeline Parallelism），TP为‌张量并行（‌Tensor Parallelism），DP为数据并行（‌Data Parallelism）‌。

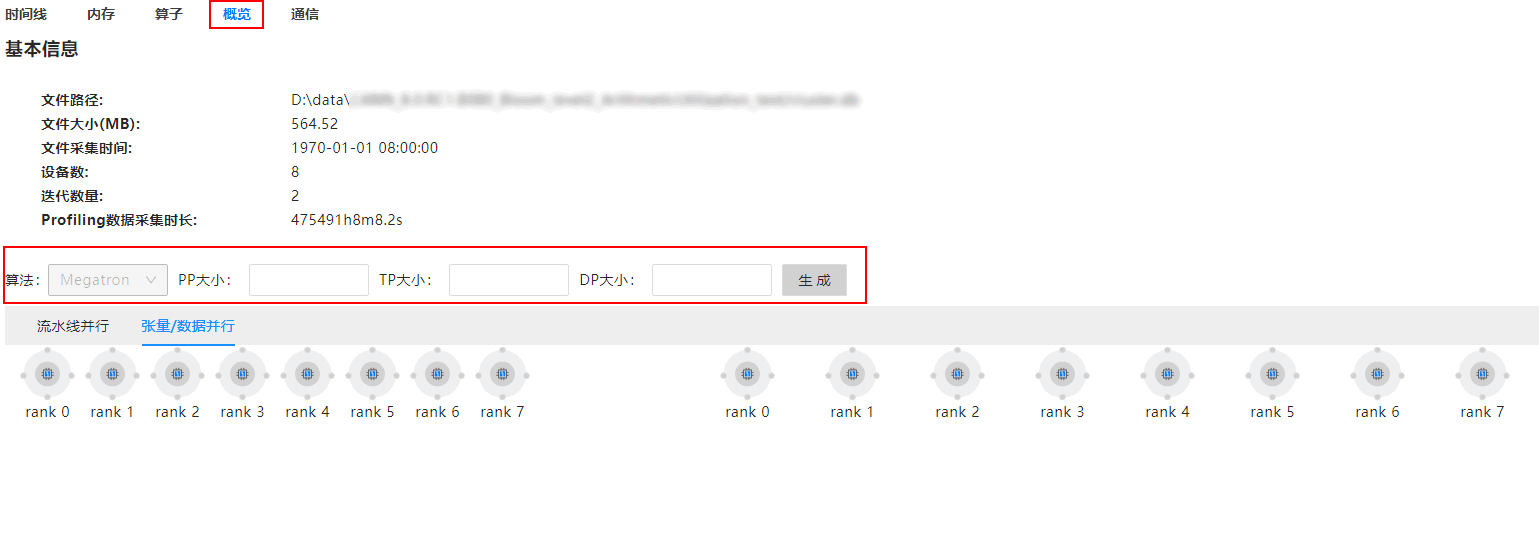

    图1 输入并行策略值
  2. 在“计算/通信概览”区域，分别选择“迭代ID”和“通信域”，查看柱状图，观察总计算时间和未被覆盖的通信时间时长，如图2所示。

    慢卡通常表现为总计算耗时长，通信时间耗时短。

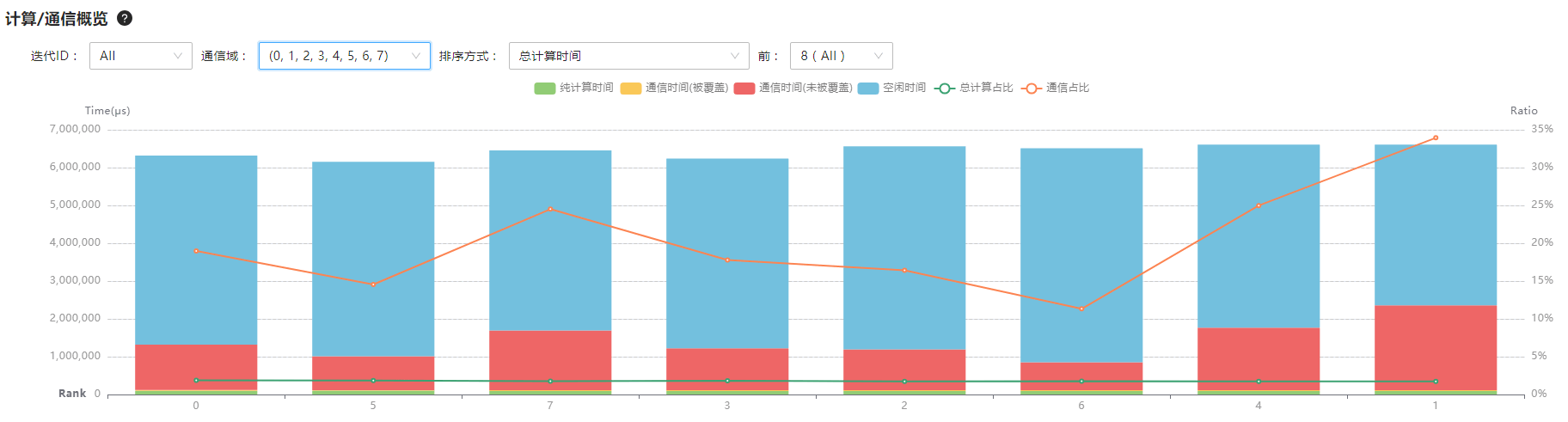

    图2 查看计算与通信耗时
  3. 在通信（Communication）界面，选择“通信耗时分析”，并选择需要查看的“迭代ID”和“通信域”，在“通信时长数据分析”区域，查看所选通信域的各卡的“总时间(ms)”耗时情况。
  4. 单击“总时间(ms)”后的，由大到小进行降序排序，如果发现时间差距很大的两张卡，那么耗时最短的卡即为慢卡，如图3所示。

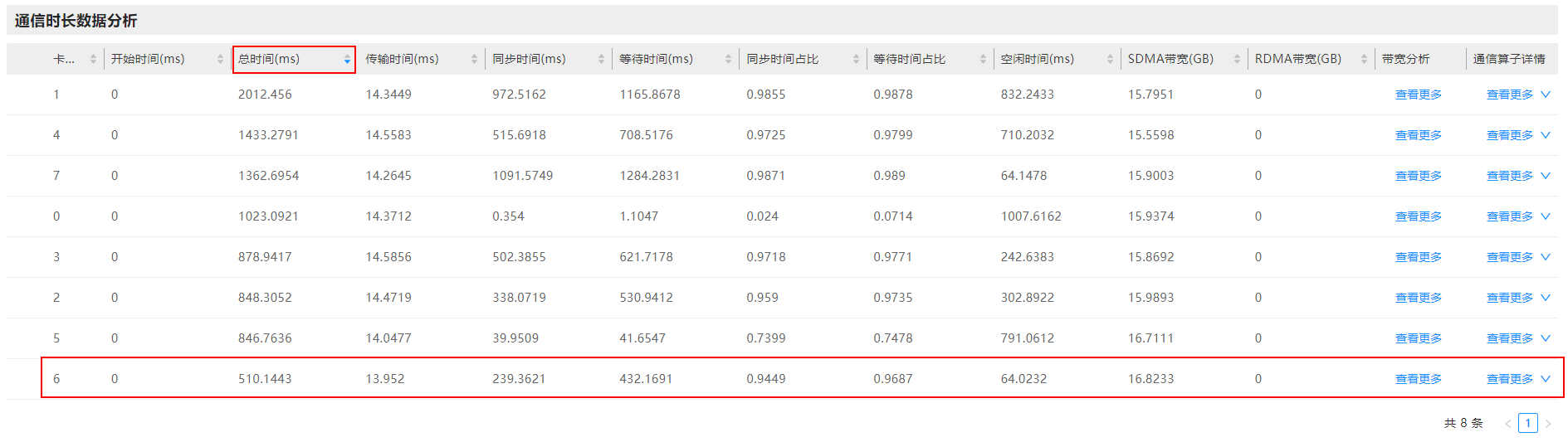

    图3 查看慢卡
  5. 单击慢卡“通信算子详情”列的“查看更多”，可查看每个通信算子耗时。
  6. 单击算子“总时间(ms)”后的，进行降序排序，可以看到耗时最长的算子，如图4所示，复制该算子名称。

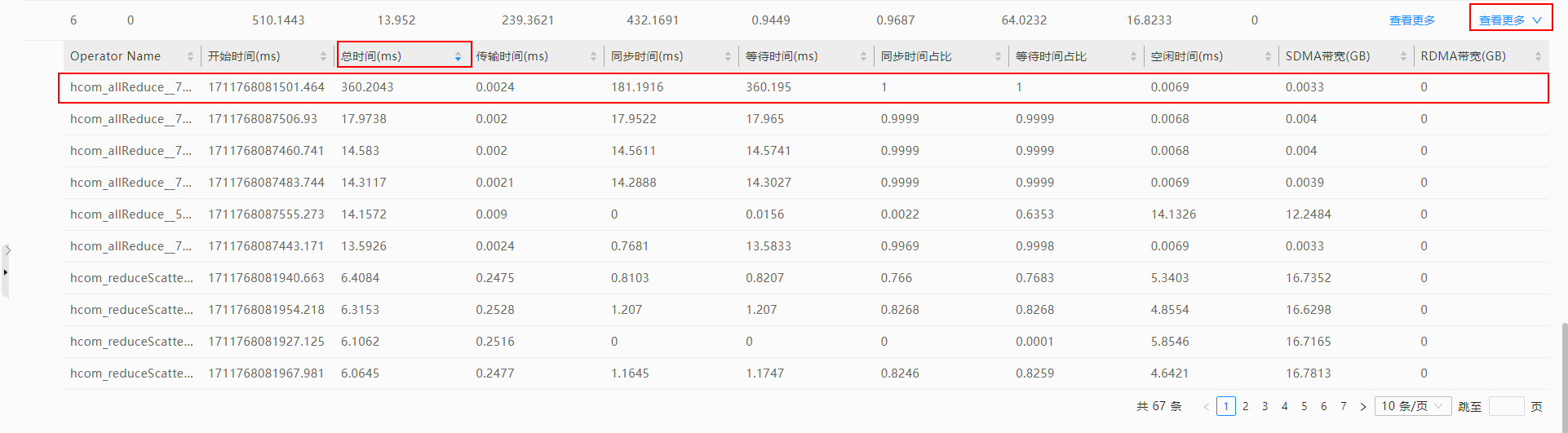

    图4 查询算子
  7. 在通信（Communication）界面，参数配置区域的“算子名称”选项中粘贴已复制的算子名称，在下拉框选择该算子。
  8. 分别在“HCCL”和“通信时长”区域图表中，可看到该算子的耗时不对等，如图5所示，可判断是由慢卡引起的。
    获取图表中最快卡和最慢卡的原始数据目录，导入MindStudio Insight工具，在时间线（Timeline）界面进行具体分析。

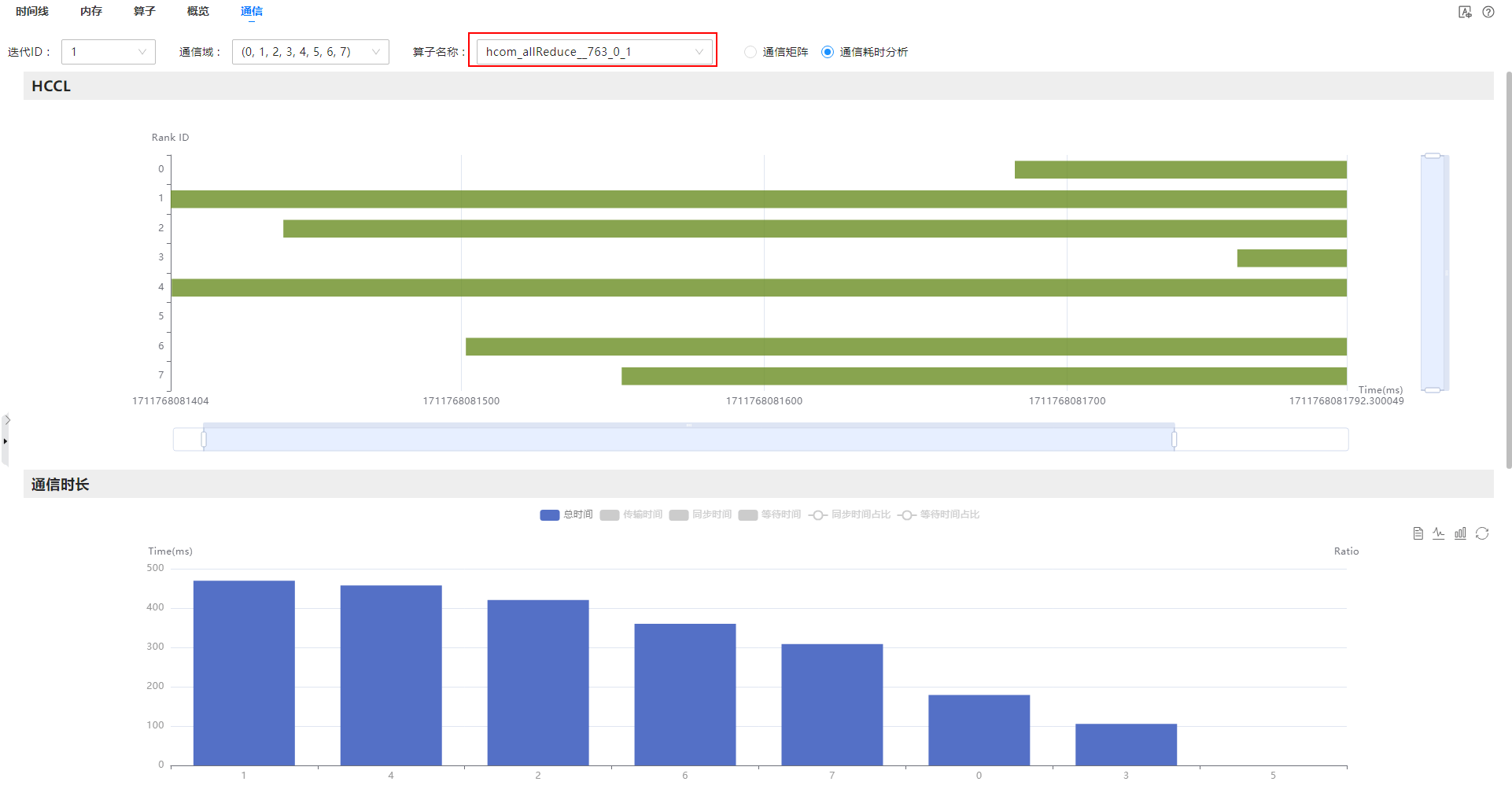

    图5 定位慢卡

分析数据

  1. 将定位慢卡问题中8定位到的最快卡和最慢卡的原始数据汇总至同一目录，并导入MindStudio Insight工具。
  2. 打开通信（Communication）界面，选择“通信耗时分析”，在“算子名称”选项中输入定位到的慢卡算子名称，选择该算子。
  3. 在“HCCL”区域，分别找到该算子耗时最短和耗时最长的卡，在对应柱状图上右键单击“跳转至时间线页面”，跳转至时间线（Timeline）界面对应卡的算子上，如图6所示。

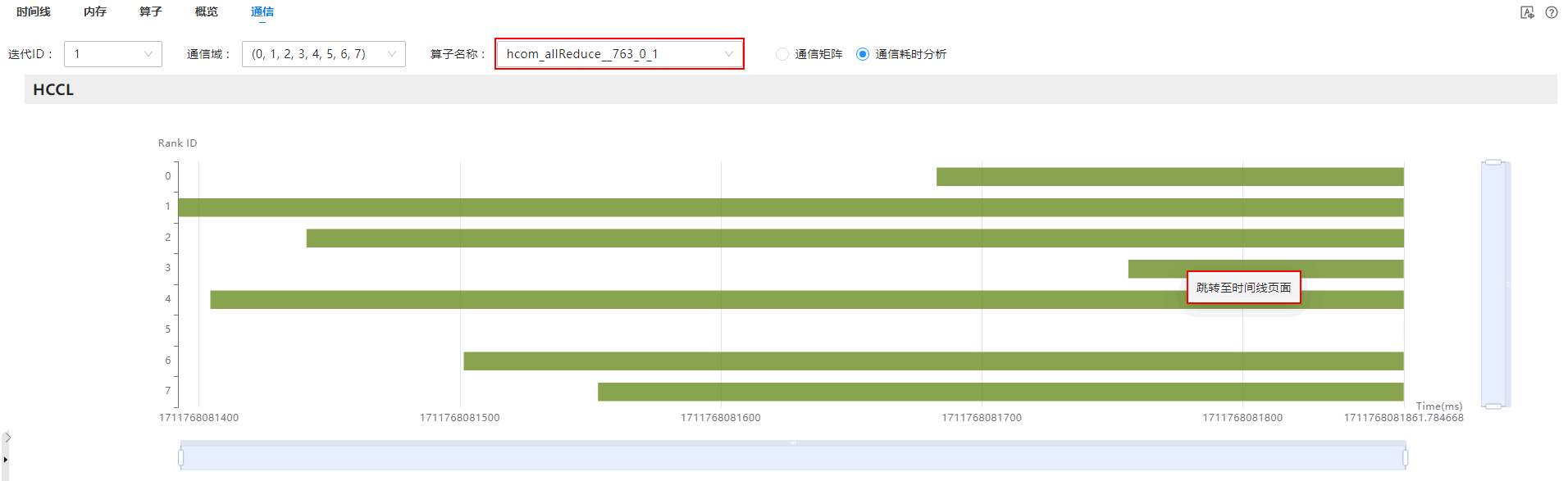

    图6 跳转时间线页面
  4. 单击，分别将所属卡的泳道置顶，对该算子进行比较分析，如图7所示。

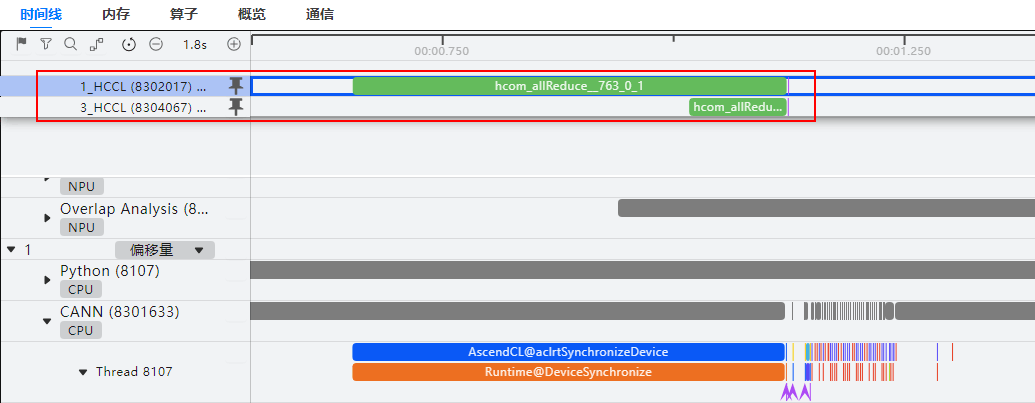

    图7 分析算子信息
  5. 并对所属卡其它进程的算子信息进行比较分析，定位慢卡原因，从而找到解决办法。
