Ascend PyTorch Profiler接口采集数据

采集数据目录说明

原始的性能数据落盘目录结构为：

  • 调用tensorboard_trace_handler函数时的落盘目录结构：
    • 若kernel_details.csv中出现StepID空值，用户可通过trace_view.json文件查看该算子的Step信息，或重新采集Profiling数据。
    • 以下数据是基于实际环境采集，若环境中无对应条件，则不会生成对应数据或文件，如模型无AICPU算子，那么即使执行采集也不会生成对应data_preprocess.csv文件。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

    └── localhost.localdomain_139247_20230628101435_ascend_pt    // 解析结果目录，命名格式：{worker_name}_{时间戳}_ascend_pt，默认情况下{worker_name}为{hostname}_{pid}
    ├── profiler_info.json              // 多卡或集群场景命名规则为profiler_info_{Rank_ID}.json，用于记录Profiler相关的元数据
    ├── profiler_metadata.json
    ├── ASCEND_PROFILER_OUTPUT          // Ascend PyTorch Profiler接口采集性能数据
    │   ├── ascend_pytorch_profiler_{rank_id}.db          // export_type=torch_npu.profiler.ExportType.Db时该目录下仅生成.db文件，其他.json和.csv文件不生成，使用MindStudio Insight工具展示
    │   ├── analysis.db                // 多卡或集群等存在通信的场景下，设置export_type=torch_npu.profiler.ExportType.Db时该目录下仅生成.db文件，其他.json和.csv文件不生成，使用MindStudio Insight工具展示
    │   ├── communication.json         // 为多卡或集群等存在通信的场景性能分析提供可视化数据基础，配置experimental_config的profiler_level=torch_npu.profiler.ProfilerLevel.Level1或profiler_level=torch_npu.profiler.ProfilerLevel.Level2生成
    │   ├── communication_matrix.json   // 通信小算子基本信息文件，配置experimental_config的profiler_level=torch_npu.profiler.ProfilerLevel.Level1或profiler_level=torch_npu.profiler.ProfilerLevel.Level2生成
    │   ├── data_preprocess.csv        // 配置experimental_config profiler_level=torch_npu.profiler.ProfilerLevel.Level2生成
    │   ├── kernel_details.csv
    │   ├── l2_cache.csv               // 配置experimental_config的l2_cache=True生成
    │   ├── memory_record.csv
    │   ├── npu_module_mem.csv
    │   ├── operator_details.csv
    │   ├── operator_memory.csv
    │   ├── step_trace_time.csv        // 迭代中计算和通信的时间统计
    │   ├── op_statistic.csv           // AI Core和AI CPU算子调用次数及耗时数据
    │   ├── api_statistic.csv          // 配置experimental_config的profiler_level=torch_npu.profiler.ProfilerLevel.Level1或profiler_level=torch_npu.profiler.ProfilerLevel.Level2生成
    │   └── trace_view.json
    ├── FRAMEWORK                      // 框架侧的性能原始数据，无需关注，data_simplification=True时删除此目录
    └── PROF_000001_20230628101435646_FKFLNPEPPRRCFCBA  // CANN层的性能数据，命名格式：PROF_{数字}_{时间戳}_{字符串}，data_simplification=True时，仅保留此目录下的原始性能数据，删除其他数据
          ├── analyze      // 配置experimental_config的profiler_level=torch_npu.profiler.ProfilerLevel.Level1或profiler_level=torch_npu.profiler.ProfilerLevel.Level2生成
          ├── device_*
          ├── host
          ├── mindstudio_profiler_log
          └── mindstudio_profiler_output
├── localhost.localdomain_139247_20230628101435_ascend_pt_op_args // 算子信息统计文件目录，配置experimental_config的record_op_args=True生成

    Ascend PyTorch Profiler接口将框架侧的数据与CANN Profling的数据关联整合，形成trace、kernel以及memory等性能数据文件。各文件详细说明如下文所示。

    FRAMEWORK为框架侧的性能原始数据，无需关注；PROF目录下为CANN Profling采集的性能数据，主要保存在mindstudio_profiler_output目录下，数据介绍请参见性能数据文件参考。

  • 调用export_chrome_trace方法时，Ascend PyTorch Profiler接口会将解析的trace数据写入到*.json文件中，其中*为文件名，不存在该文件时在指定路径下自动创建。

trace_view.json

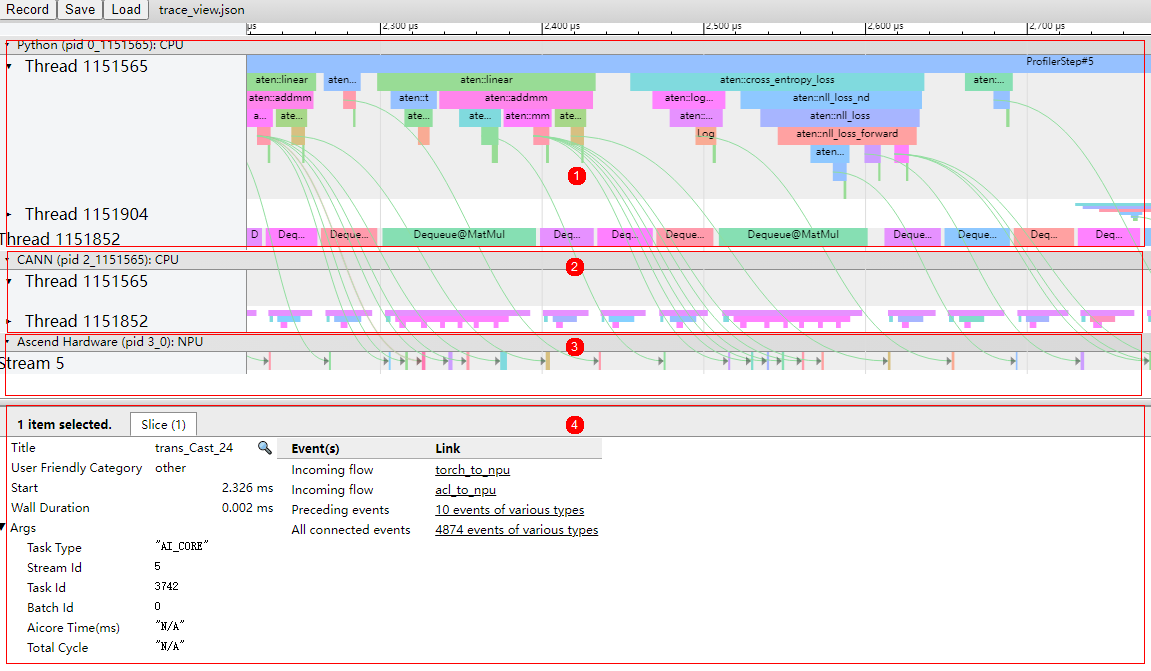

图1 trace_view

如图1所示，trace数据主要展示如下区域：

  • 区域1：上层应用数据，包含上层应用算子的耗时信息。
  • 区域2：CANN层数据，主要包含AscendCL、GE和Runtime组件的耗时数据。
  • 区域3：底层NPU数据，主要包含Task Scheduler组件耗时数据和迭代轨迹数据以及其他昇腾AI处理器系统数据。
  • 区域4：展示trace中各算子、接口的详细信息。单击各个trace事件时展示。

trace_view.json支持使用TensorBoard工具、chrome://tracing/和https://ui.perfetto.dev/打开。

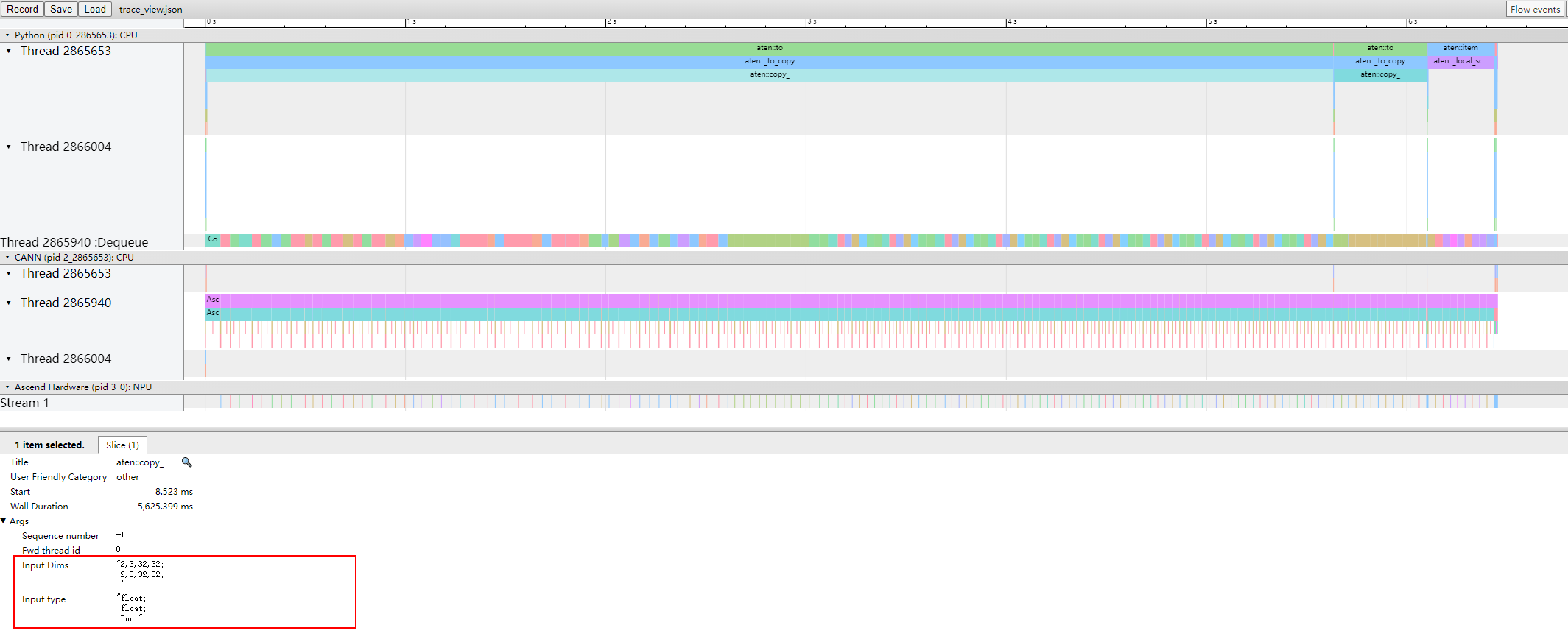

图2 trace_view（record_shapes）

打开record_shapes开关时，trace_view中的上层应用算子会显示Input Dims和Input type信息。

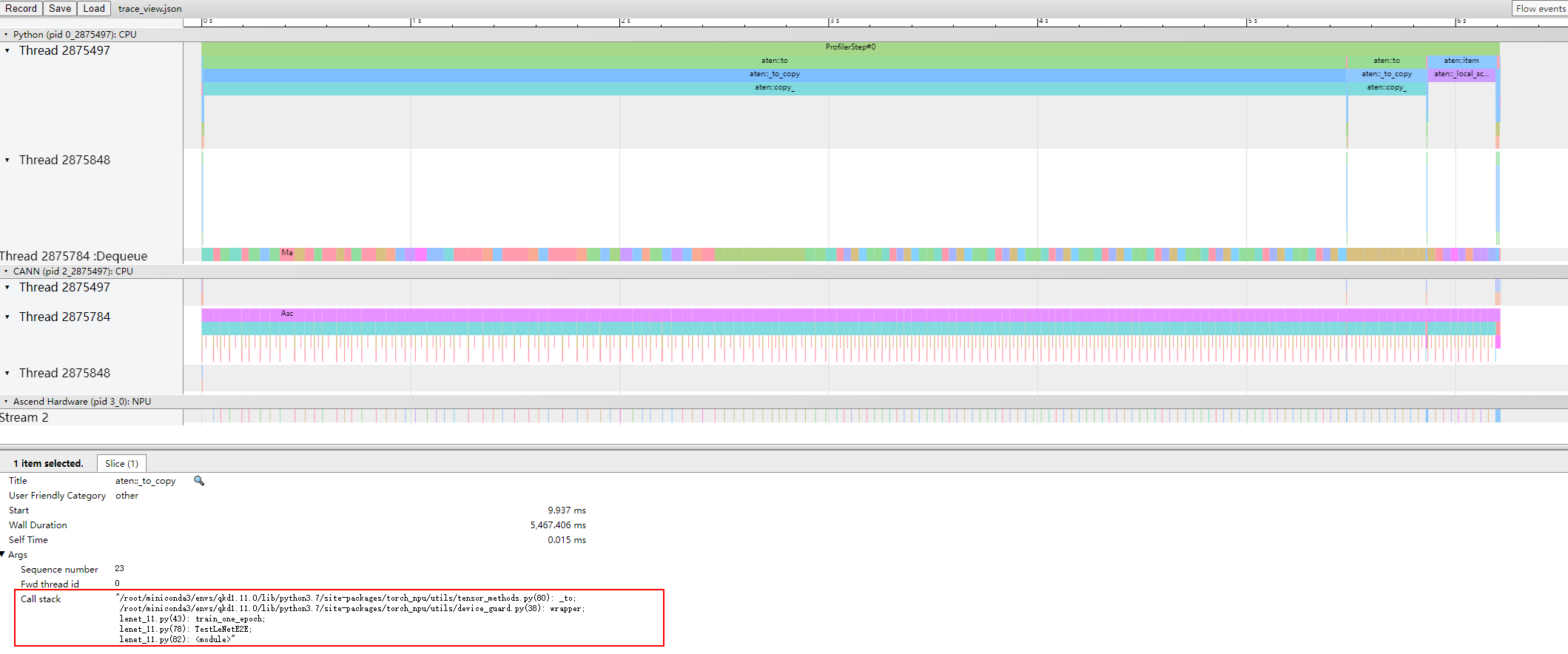

图3 trace_view（with_stack）

打开with_stack开关时，trace_view中的上层应用算子会显示Call stack信息。

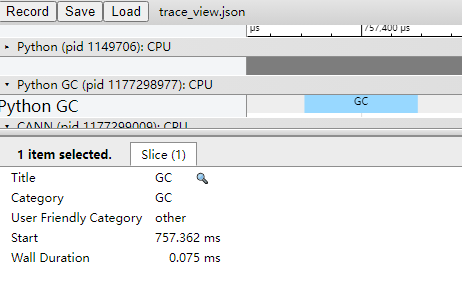

图4 trace_view（GC）

图4采集结果中Python GC层的时间段为本次GC执行的时间。

GC执行时，会阻塞当前进程，需要等待GC完成，若GC时间过长，可以通过调整GC参数（可参考垃圾回收器中的gc.set_threshold）来缓解GC造成的进程阻塞。

kernel_details.csv

图5 kernel_details

kernel_details.csv文件由torch_npu.profiler.ProfilerActivity.NPU开关控制，文件包含在NPU上执行的所有算子的信息，若用户前端调用了schedule进行step打点，则会增加Step Id字段。字段信息如表1所示。

当配置experimental_config的aic_metrics参数时，kernel_details.csv文件将根据experimental_config参数的aic_metrics配置增加对应字段，主要增加内容请参见experimental_config参数说明，文件内相关字段详细介绍请参见op_summary（算子详细信息）。

表1 kernel_details

字段名

字段解释

Step Id

迭代ID。

Model ID

模型ID。

Task ID

Task任务的ID。

Stream ID

该Task所处的Stream ID。

Name

算子名。

Type

算子类型。

OP State

算子的动静态信息，dynamic表示动态算子，static表示静态算子，HCCL算子无该状态显示为N/A，该字段仅在--task-time=l1情况下上报，--task-time=l0时显示为N/A。

Accelerator Core

AI加速核类型，包括AI Core、AI CPU等。

Start Time(us)

算子执行开始时间，单位us。

Duration(us)

当前算子执行耗时，单位us。

Wait Time(us)

算子执行等待时间，单位us。

Block Dim

运行切分数量，对应任务执行时核数。

Mix Block Dim

部分算子同时在AI Core和Vector Core上执行，主加速器的Block Dim在Block Dim字段描述，从加速器的Block Dim在本字段描述。task_time为l0时，不采集该字段，显示为N/A。（Atlas A2训练系列产品/Atlas 800I A2推理产品）

HF32 Eligible

标识是否使用HF32精度标记，YES表示使用，NO表示未使用。

Input Shapes

算子输入Shape。

Input Data Types

算子输入数据类型。

Input Formats

算子输入数据格式。

Output Shapes

算子输出Shape。

Output Data Types

算子输出数据类型。

Output Formats

算子输出数据格式。

memory_record.csv

图6 memory_record

memory_record.csv文件由profile_memory开关控制，文件包含PTA和GE的内存占用记录，主要记录PTA和GE组件录算子级（PTA、GE、PTA+GE）、进程级申请的内存及占用时间。字段信息如表2所示。

表2 memory_record

字段名

字段解释

Component

组件，包含PTA和GE组件，PTA、GE、PTA+GE为算子级，APP为进程级。

Timestamp(us)

时间戳，记录内存占用的起始时间，单位us。

Total Allocated(MB)

内存分配总额，单位MB。

Total Reserved(MB)

内存预留总额，单位MB。

Total Active(MB)

PTA中的流所申请的总内存（包括被其他流复用的未释放的内存），单位MB。

Stream Ptr

AscendCL流的内存地址，用于标记不同的AscendCL流。

Device Type

设备类型和设备ID，仅涉及NPU。

operator_memory.csv

图7 operator_memory

operator_memory.csv文件由profile_memory开关控制，文件包含算子的内存占用明细，主要记录算子在NPU上执行所需内存及占用时间，其中内存由PTA和GE申请。字段信息如表3所示。

若operator_memory.csv文件中出现负值或空值，详细原因请参见负值空值说明。

表3 operator_memory

字段名

字段解释

Name

算子名称。

Size(KB)

算子占用内存大小，单位KB。

Allocation Time(us)

Tensor内存分配时间，单位us。

Release Time(us)

Tensor内存释放时间，单位us。

Active Release Time(us)

内存实际归还内存池时间，单位us。

Duration(us)

内存占用时间（Release Time-Allocation Time），单位us。

Active Duration(us)

内存实际占用时间（Active Release Time-Allocation Time），单位us。

Allocation Total Allocated(MB)

算子内存分配时的内存分配总额（Name算子名称为aten开头时为PTA内存，算子名称为cann开头时为GE内存），单位MB。

Allocation Total Reserved(MB)

算子内存分配时的内存占用总额（Name算子名称为aten开头时为PTA内存，算子名称为cann开头时为GE内存），单位MB。

Allocation Total Active(MB)

算子内存分配时当前流所申请的总内存（包括被其他流复用的未释放的内存），单位MB。

Release Total Allocated(MB)

算子内存释放时的内存分配总额（Name算子名称为aten开头时为PTA内存，算子名称为cann开头时为GE内存），单位MB。

Release Total Reserved(MB)

算子内存释放时的内存占用总额（Name算子名称为aten开头时为PTA内存，算子名称为cann开头时为GE内存），单位MB。

Release Total Active(MB)

算子内存释放时的内存中被其他Stream复用的内存总额（Name算子名称为aten开头时为PTA内存，算子名称为cann开头时为GE内存），单位MB。

Stream Ptr

AscendCL流的内存地址，用于标记不同的AscendCL流。

Device Type

设备类型和设备ID，仅涉及NPU。

npu_module_mem.csv

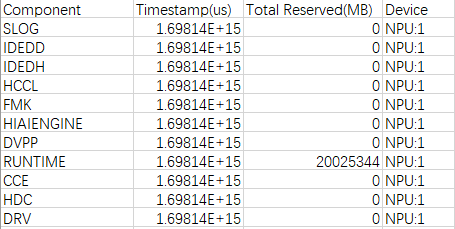

图8 npu_module_mem

npu_module_mem.csv数据在PyTorch性能数据采集时自动采集，包含组件级的内存占用情况，主要记录组件在NPU上执行时，当前时刻所占用的内存。字段信息如表4所示。

表4 npu_module_mem

字段名

字段解释

Component

组件名称。

Timestamp(us)

时间戳，表示当前时刻组件占用的内存，单位us。

Total Reserved(MB)

内存占用大小，单位MB。

Device

设备类型和设备ID，仅涉及NPU。

operator_details.csv

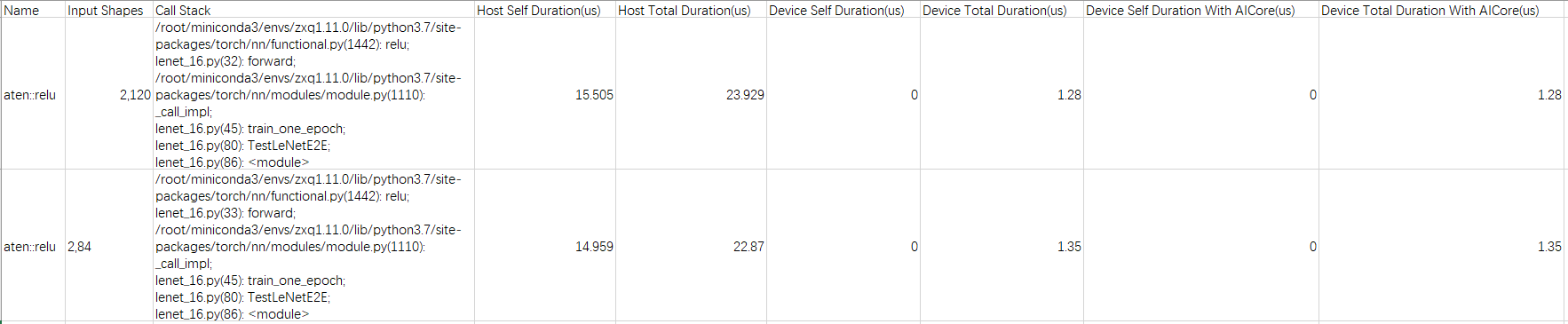

图9 operator_details

operator_details.csv文件由torch_npu.profiler.ProfilerActivity.CPU开关控制，operator_details.csv文件包含信息如表5所示。

表5 operator_details

字段

说明

Name

算子名称。

Input Shapes

Shape信息。

Call Stack

函数调用栈信息。由with_stack字段控制。

Host Self Duration(us)

算子在Host侧的耗时（除去内部调用的其他算子），单位us。

Host Total Duration(us)

算子在Host侧的耗时，单位us。

Device Self Duration(us)

算子在Device侧的耗时（除去内部调用的其他算子），单位us。

Device Total Duration(us)

算子在Device侧的耗时，单位us。

Device Self Duration With AICore(us)

算子在Device侧执行在AI Core上的耗时（除去内部调用的算子），单位us。

Device Total Duration With AICore(us)

算子在Device侧执行在AI Core上的耗时，单位us。

step_trace_time.csv

图10 step_trace_time

step_trace_time.csv文件由trace_view.json文件数据为基础提取而来，包含信息如表6所示。

表6 step_trace_time

字段

说明

Step

迭代数。

Computing

NPU上算子的计算总时间，单位us。

Communication(Not Overlapped)

通信时间，通信总时间减去计算和通信重叠的时间，单位us。

Overlapped

计算和通信重叠的时间，单位us。更多重叠代表计算和通信之间更好的并行性。理想情况下，通信与计算完全重叠。

Communication

NPU上算子的通信总时间，单位us。

Free

迭代总时间减去计算和通信时间，单位us。可能包括初始化、数据加载、CPU计算等。

Stage

Stage时间，代表除receive算子时间外的时间，单位us。

Bubble

指receive时间的总和，单位us。

Communication(Not Overlapped and Exclude Receive)

通信总时间减去计算和通信重叠以及receive算子的时间，单位us。

Preparing

迭代开始到首个计算或通信算子运行的时间，单位us。

data_preprocess.csv

data_preprocess.csv文件记录AI CPU数据，示例和字段说明以aicpu（AI CPU算子详细耗时）为参考，实际结果略有不同，请以实际情况为准。

l2_cache.csv

示例和字段说明以l2_cache（L2 Cache命中率）为参考，实际结果略有不同，请以实际情况为准。

op_statistic.csv

示例和字段说明以op_statistic（算子调用次数及耗时）为参考，实际结果略有不同，请以实际情况为准。

api_statistic.csv

示例和字段说明以api_statistic_*.csv文件说明为参考，实际结果略有不同，请以实际情况为准。
