使用说明

支持HCCL缩略图显示与缩放

• 通信（Communication）界面支持HCCL缩略图显示：
  • 在通信（Communication）界面中，在上方筛选框中选择所需信息，可以展示出对应HCCL缩略图。

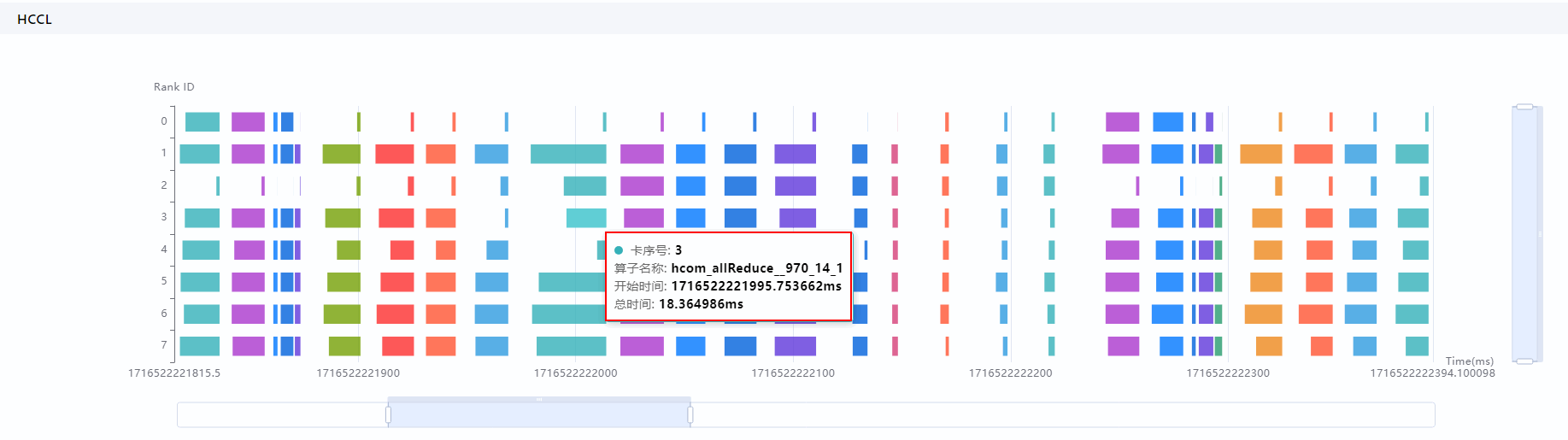

  • 单击HCCL缩略图中的单个算子，支持悬浮显示该算子所属卡序号、算子名、开始时间和总耗时，如图1所示，图中各字段说明参考表1。
    图1 HCCL缩略图


    表1 算子悬浮显示字段说明

    中文字段	英文字段	说明
    卡序号	Rank ID	通信算子所属卡序号。
    算子名称	Operator Name	通信算子名称。
    开始时间	Start Time	通信算子开始时间。
    总时间	Elapse Time	通信算子执行总耗时。

• HCCL缩略图支持缩放、左右移动、上下移动，具体操作如下：
  • 通过鼠标拖动缩略图下方滑动框和右侧滑动框实现缩放操作。
  • 将鼠标放置在HCCL缩略图任意位置，可以使用Ctrl键 + 鼠标滚轮实现缩放操作。
  • 在HCCL缩略图下方滑动框上，可以使用鼠标左右拖动实现缩略图左右移动操作。
  • 在HCCL缩略图右侧滑动框上，可以使用鼠标上下拖动实现缩略图上下移动操作，查看算子。

支持HCCL缩略图与时间线视图联动

HCCL缩略图实现与时间线视图联动，具体操作如下所示：

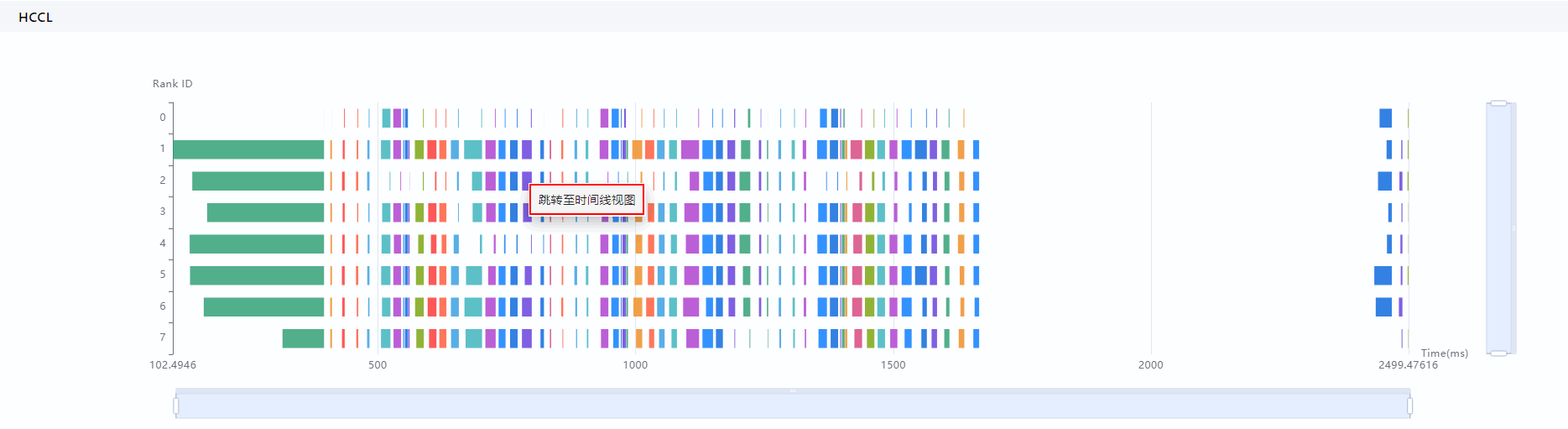

• 在通信（Communication）界面，在HCCL缩略图展示区域，选择单个算子，单击鼠标右键，单击“跳转至时间线视图”菜单，可跳转至时间线视图中对应算子位置，如图2所示。
  图2 跳转至时间线视图

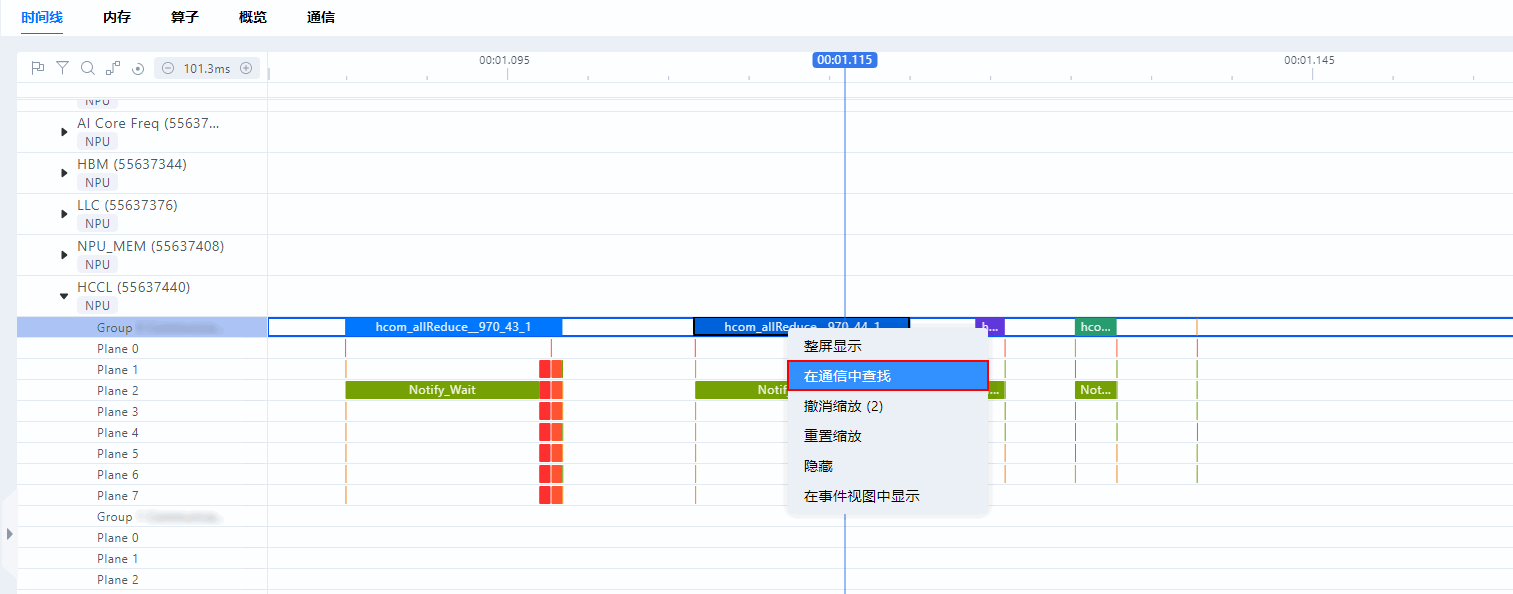

• 在时间线（Timeline）界面，选择单个通信算子，单击鼠标右键，单击“在通信中查找”，可跳转至通信（Communication）界面的HCCL缩略图，筛选框会自动匹配该算子对应的信息，如图3所示。


  Plane泳道中的通信算子无“在通信中查找”功能，不支持跳转至通信（Communication）界面的HCCL缩略图。

  图3 跳转至HCCL


支持筛选数据可视范围

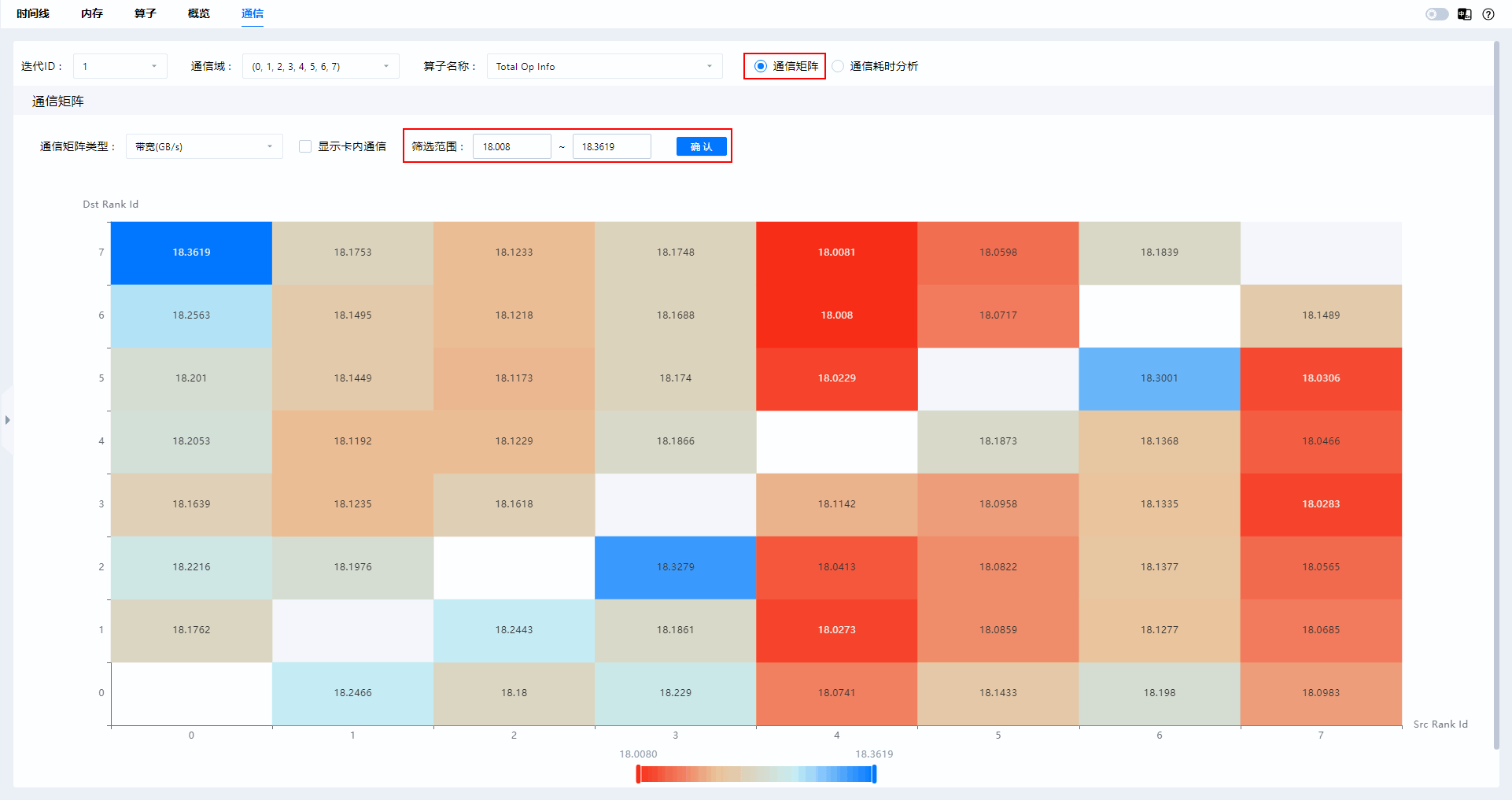

当选择通信矩阵（Communication Matrix）时，在“筛选范围”后边输入可视范围，单击“确认”，通信矩阵模型图会根据所选范围动态刷新，如图4所示。

图4 筛选范围
