界面介绍

源码（Source）界面用于展示算子指令热点图，支持查看算子源码与指令集的映射关系和耗时情况，在昇腾Ascend C算子开发过程中，使能开发者进行性能分析。

请参见导入数据章节导入算子指令热点bin文件，获取算子指令热点bin文件请参见《算子工具使用指南》中“算子调优（msProf） > 工具使用”章节的“msprof op simulator”内容，文件为：visualize_data.bin。

源码（Source）界面包含筛选栏（区域一）、源文件代码属性表（区域二）和指令表（区域三）三个部分组成，如图1所示。

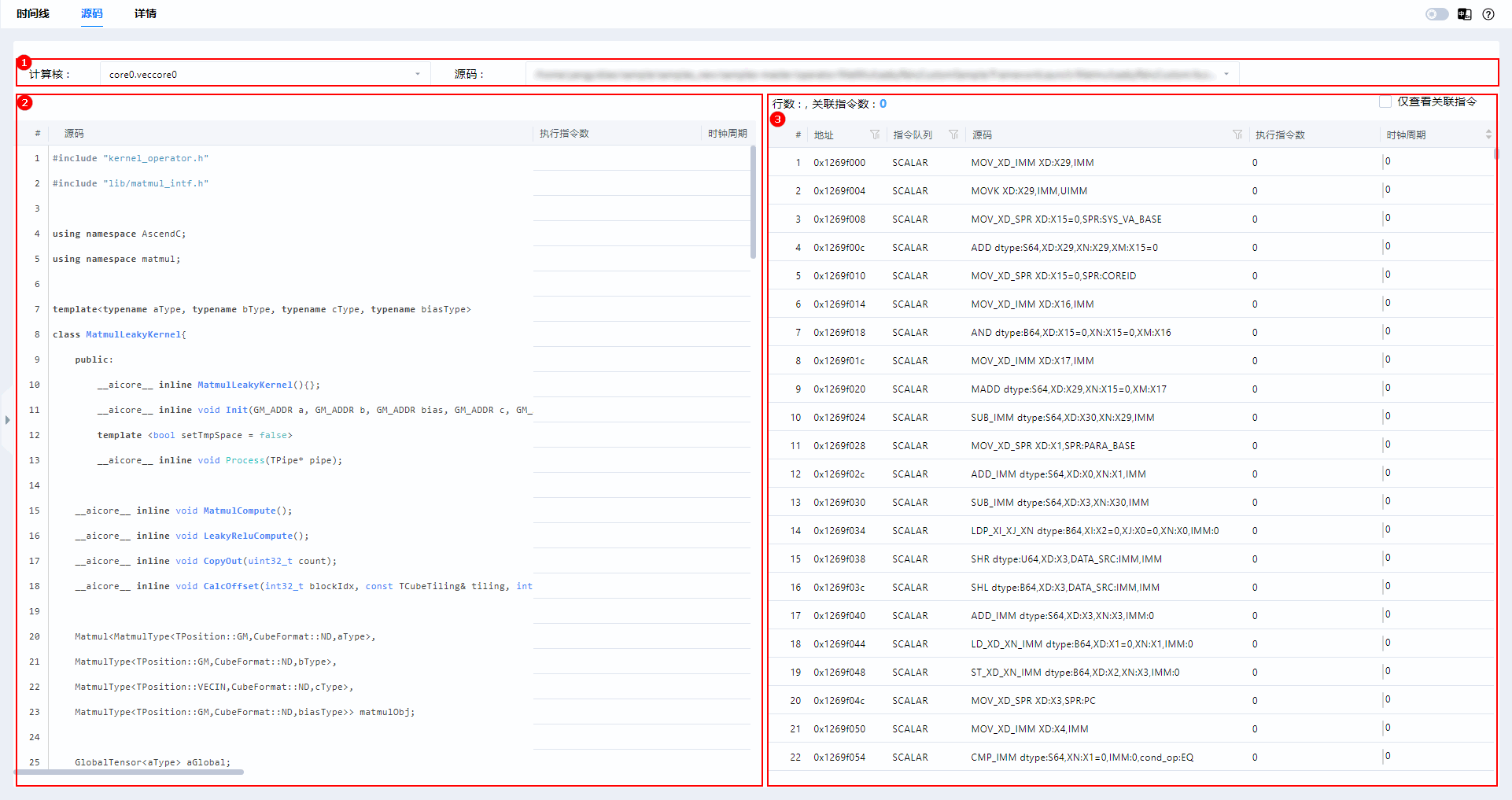

图1 源码界面

区域三：指令表，查看指令记录，包括地址、内容、数量、次数等，表中字段解释如表2所示。

表1 源文件代码属性表
中文字段	英文字段	说明	示例
#	#	代码行号。	100
源码	Source	源文件代码。	-
执行指令数	Instructions Executed	该行代码在每个Core上执行的指令数量。	100
时钟周期	Cycles	该行代码在每个Core上执行消耗的Cycles（时钟周期）。	100

表2 指令表
中文字段	英文字段	说明	示例
#	#	序号。	100
地址	Address	指令所处的偏移地址。	0x1122a828
指令队列	Pipe	指令所处的Pipe（指令队列）。	MTE2
源码	Source	指令内容。	BAR PIPE:ALL
执行指令数	Instructions Executed	该行指令在每个Core上执行的指令数量。	100
时钟周期	Cycles	该行指令在每个Core上执行消耗的Cycles（时钟周期）。	100

支持导入的二进制bin文件只允许单个文件导入，不支持以文件夹方式导入。

父主题： 源码（Source）
