使用说明

查看Cycles

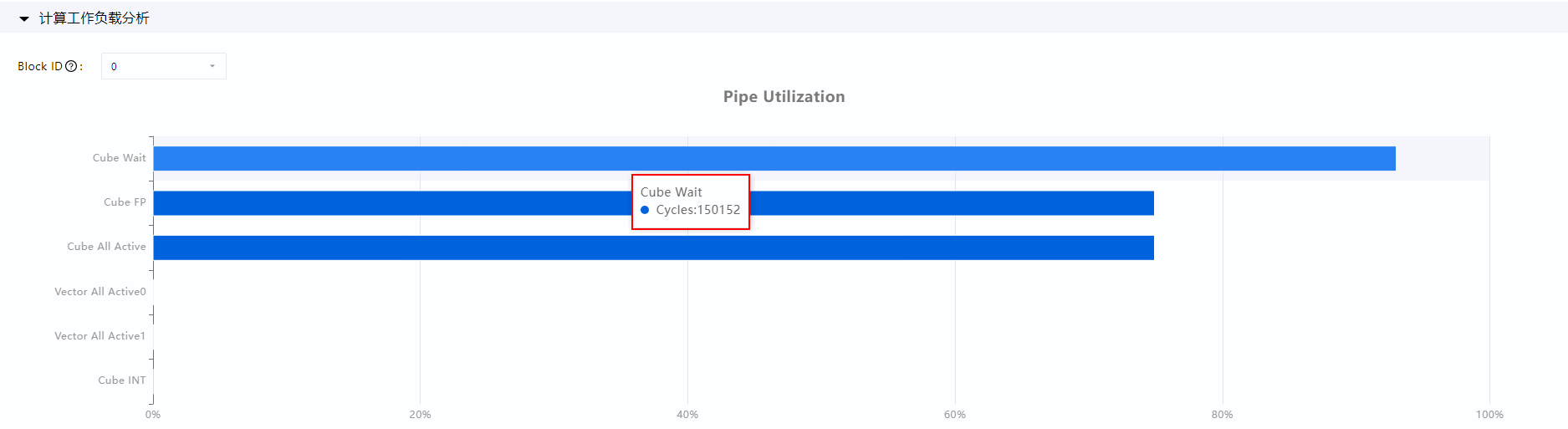

在“Pipe Utilization”柱状图区域，鼠标滚动至对应指令柱状图上，会显示真实Cycles信息。如图1所示。

图1 查看Cycles

在Roofline模型性能图中查看算子性能

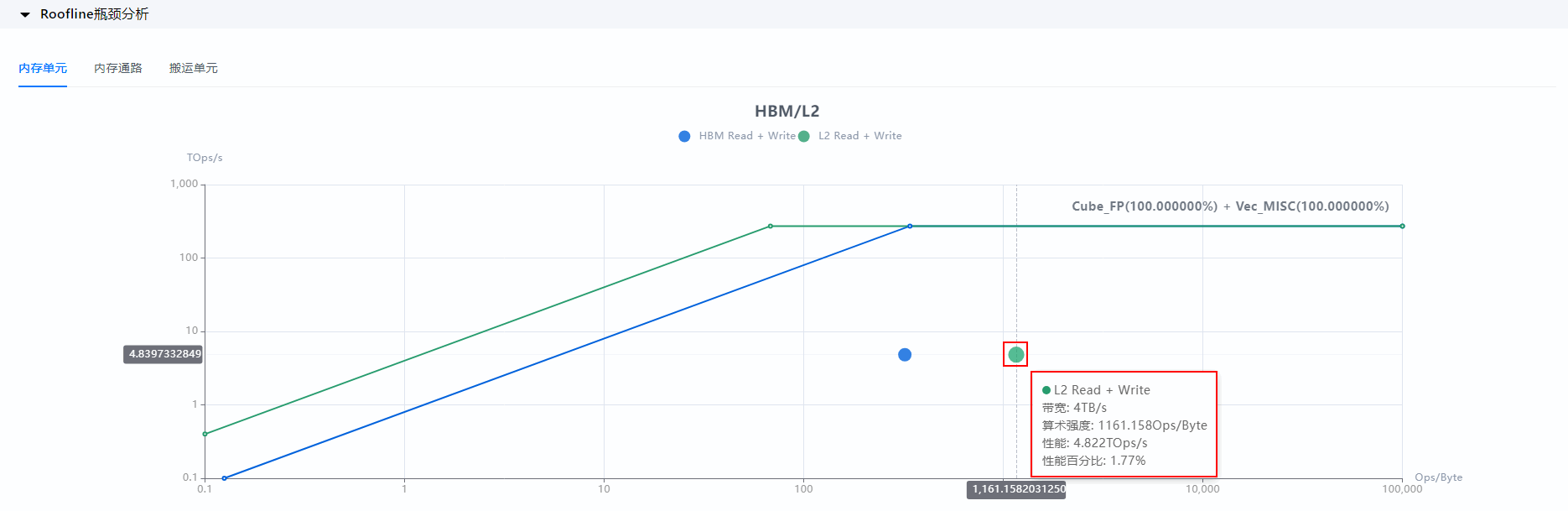

在“Roofline瓶颈分析”区域的内存单元、内存通路或搬运单元的任意一个视图中，选择视图中对应的参数点，可悬浮显示该内存单元实际的性能信息，如图2所示，参数解释如表1所示。

图2 显示算子性能信息

表1 性能信息
中文参数	英文参数	说明
带宽	Bandwidth	硬件的带宽上限。
算术强度	Arithmetic Intensity	对应x轴，表示单位内存可以支持的操作次数，单位是Ops/Byte 。
性能	Performance	对应y轴，表示单位时间的操作次数，每秒钟可进行多少万亿次操作，单位是TOps/s。
性能百分比	Performance Ratio	性能百分比 = 算子运行的实际性能 / 硬件最佳性能。

支持算子间性能对比

MindStudio Insight支持两算子间详情对比，可帮助开发者直观明了的查看两个算子间的差异，便于分析。进行算子详情比对前需要先设置基线算子和对比算子，设置操作可参考数据对比。

在算子对比模式下，详情（Details）界面分别从基础信息（Base Info）、核负载分析（Core Occupancy）、计算工作负载分析（Compute Workload Analysis）、内存负载分析（Memory Workload Analysis）方面呈现对比数据。算子对比功能仅支持同类型的算子进行对比。

基础信息（Base Info）：对算子间的基础信息进行对比。
核间负载分析（Core Occupancy）：以对比数据为基准，如果对比数据中有核间负载分析数据，则界面支持显示；如果对比数据中无核间负载分析数据，则界面不显示核间负载分析内容。
Roofline瓶颈分析（Roofline）：此模块暂不支持对比，如果对比数据中有此模块，在算子对比模式下，会显示对比数据中的内容。

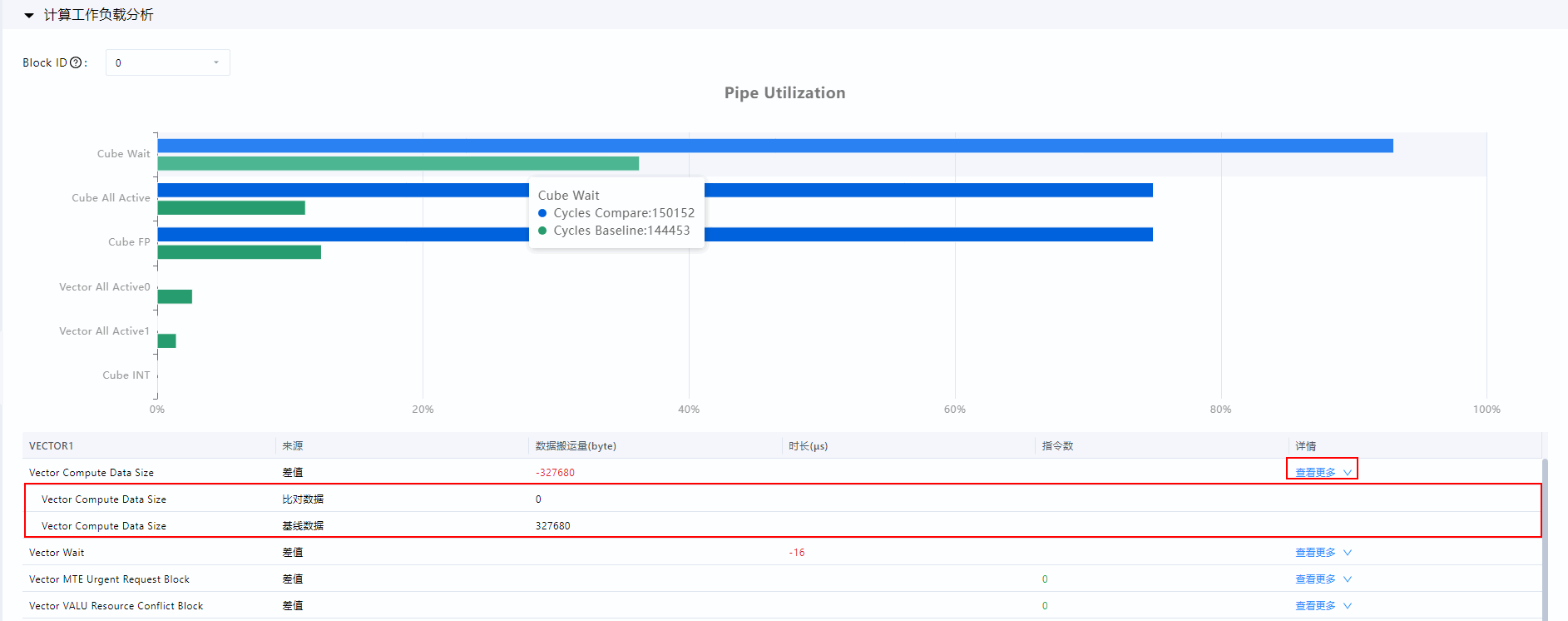

计算工作负载分析（Compute Workload Analysis）：以柱状图和数据窗格呈现方式查看相应信息，柱状图中蓝色为对比数据，绿色为基线数据，数据窗格显示算子间的对比差异，单击“详情”列中“查看更多”，可展示基线数据和对比数据的详情，如图3所示。
图3 计算工作负载分析对比

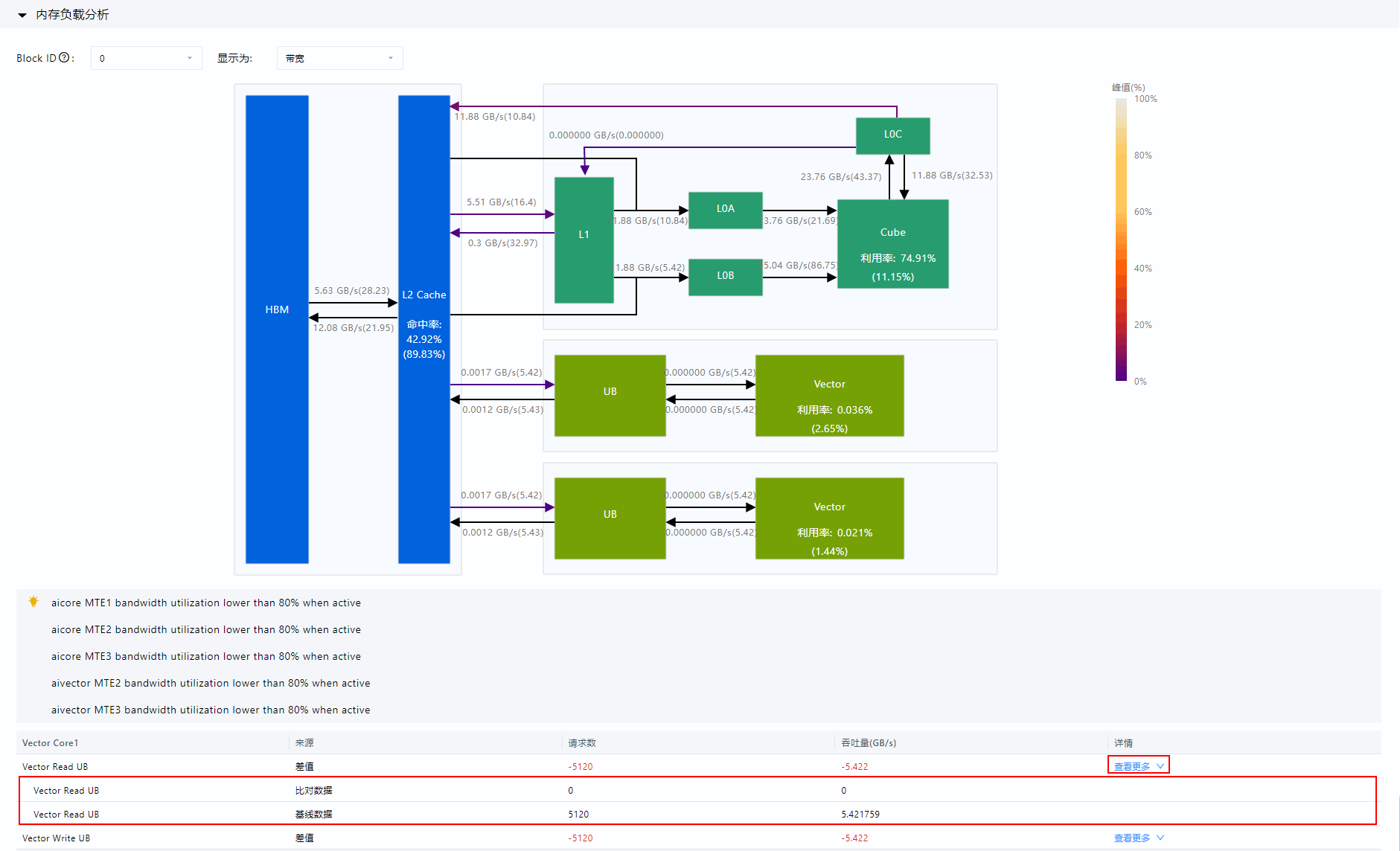

内存负载分析（Memory Workload Analysis）：以内存热力图和数据窗格呈现方式查看相应信息，热力图中括号里的数据为基线数据，括号外的数据为对比数据，数据窗格显示算子间的对比差异，单击“详情”列中“查看更多”，可展示基线数据和对比数据的详情，如图4所示。
图4 内存负载分析对比

父主题： 详情（Details）
