FusionDirector集中式运维管理

FusionDirector为华为边缘设备（包含华为和第三方）统一运维管理软件，支撑公有云、企业客户对边缘设备在生命周期各阶段易用、高效的运维管理。实现了服务器的可视化管理和故障诊断，提供对边缘设备的设备纳管、设备配置、固件升级、设备监测、OS部署等全生命周期的管理能力，有效帮助运维人员提高运维效率、降低运维成本。更多FusionDirector的操作指导请参见《FusionDirector 操作指南》。

本章节指导用户对接FusionDirector，实现对部署了边缘管理系统的设备进行批量管理。

前提条件

要求待纳管的边缘设备系统时间与FusionDirector的系统时间一致，否则可能导致纳管失败。

FusionDirector纳管设备成功后，可以在后台环境查看操作日志，日志路径为“/var/plog/redfish/redfish_operate.log”；运行日志路径为“/var/plog/redfish/redfish_run.log”。

操作步骤

  1. 登录边缘管理系统的Web界面。
  2. 在主菜单中选择“管理 > 网管注册”。

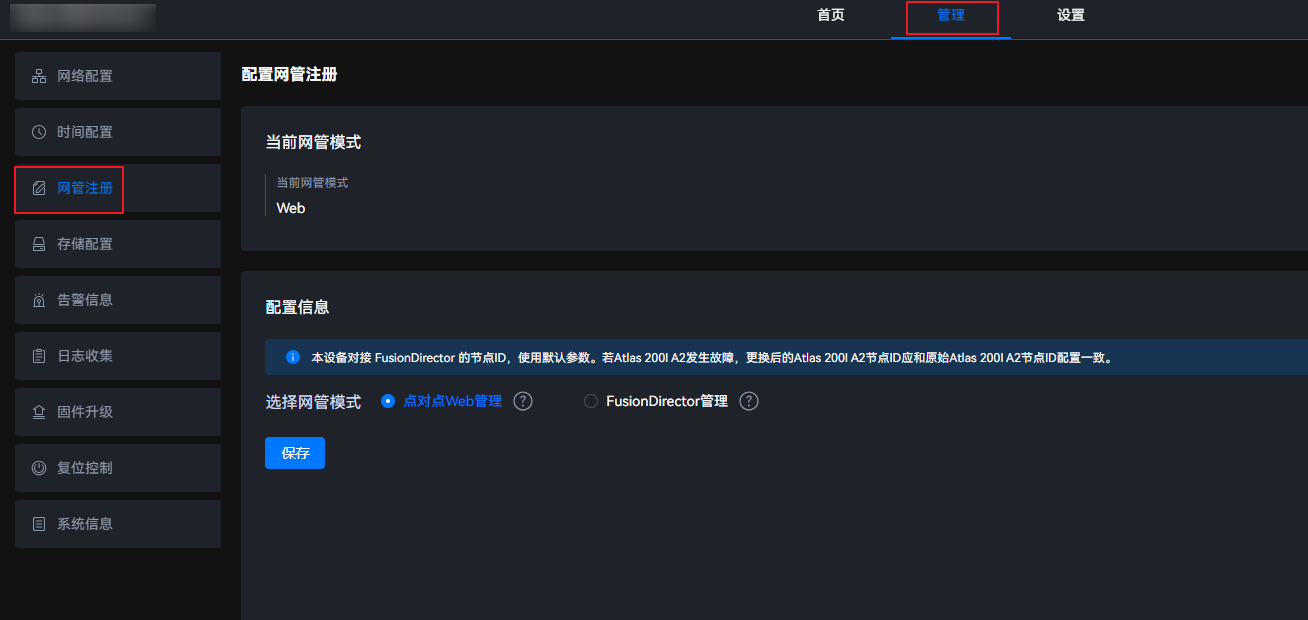

    图1 配置网管注册
  3. 在“配置信息”区域，选择FusionDirector网管模式。
    • （默认）点对点Web管理：边缘管理系统默认采用点对点Web管理方式单独管理一台边缘设备，通过浏览器输入边缘设备的管理IP地址，进行点对点的设备管理。
    • FusionDirector管理：边缘设备作为边缘节点，与中心管理系统FusionDirector连接，纳入FusionDirector统一管理。根据实际的应用场景设置以下参数。

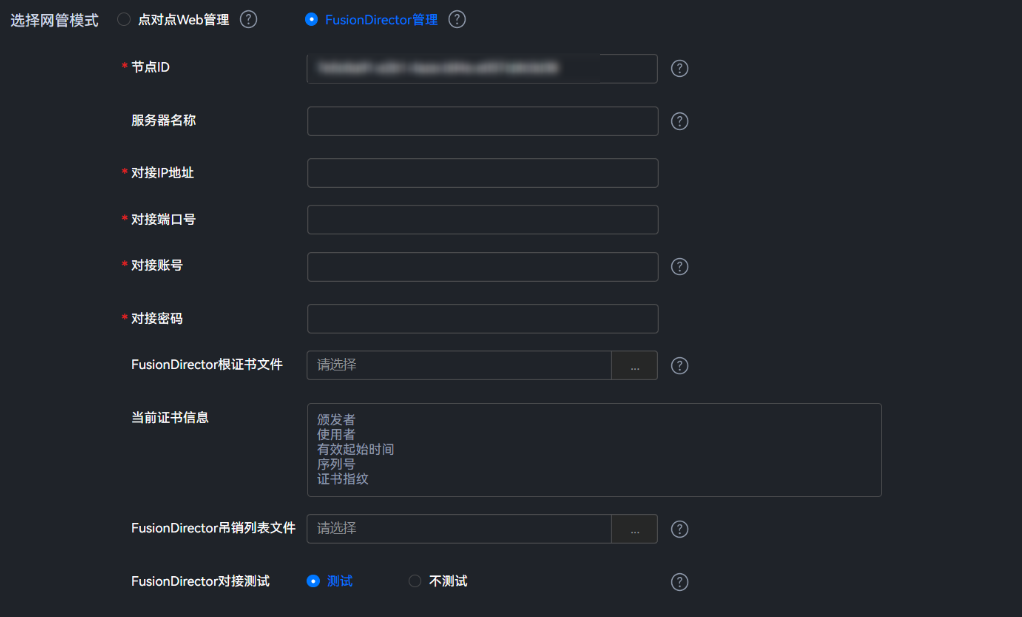

      图2 FusionDirector管理
      1. 如果同一网卡上配置了多个IP地址，纳管到FusionDirector上显示的IP是随机的，无法确定是哪个设备。如果想要指定纳管到FusionDirector上的IP地址，可以通过绑定出口路由的方式实现。例如：假设FusionDirector的IP地址为192.168.100.15，设备上同一网卡上有2个IP地址192.168.1.100和192.168.1.101，如果要指定192.168.1.100纳管到FusionDirector上，则通过命令ip route add 192.168.100.15 via 192.168.1.1 src 192.168.1.100配置即可实现。
      2. 当已纳管FusionDirector处于就绪时，Web界面不允许上传FusionDirector根证书，需要去纳管就绪的FusionDirector上导入其他FusionDirector的根证书，以实现FusionDirector之间的网管切换。
      表1 参数说明

      参数

      是否必选

      说明

      节点ID

      必选（自动识别）

      本设备对接FusionDirector的节点ID，使用默认参数。

      修改该参数需要填写满足UUID（通用唯一标识符）格式的字符串。UUID是一个长度为128位的标识符，通常用来表示网络中的实体。

      该参数格式为由数字和字母a~f组成，包含8个数字和字母组成的一组（32位），使用“-”分隔，再由4个数字和字母组成的一组（16位），使用“-”分隔；再由4个数字和字母组成的一组（16位），使用“-”分隔，再由4个数字和字母组成的一组（16位），使用“-”分隔，最后是包含12个数字和字母组成的一组（48位）。

      参考格式为1aab2222-abc3-de45-123d-56789abcfdff。

      说明：

      若边缘设备发生故障，更换后的边缘设备节点ID应和原始边缘设备节点ID配置一致。通过FusionDirector界面选择“菜单 > 设备 > 设备列表 > 边缘设备”，在设备列表中查看故障设备的节点ID。

      服务器名称

      可选

      如果用户在FusionDirector上导入自定义的服务证书，则需要在边缘设备上导入对应签发机构的根证书（通过Web界面上“FusionDirector根证书文件”字段可以导入），用于校验FusionDirector的自定义服务证书，同时还需要填写“服务器名称”字段校验FusionDirector自定义服务证书的域名。该字段要求与FusionDirector自定义服务证书的CN（Common Name）字段保持一致。

      如果用户使用的是华为预置的服务证书，则无需填写此字段。

      须知：

      用户自定义服务证书的CN字段不能包含关键字“huawei”，否则会导致设备与FusionDirector对接失败。

      如果服务器名称输入以“*.”开头的域名，保存配置后，“*.”会被替换成“fd.”。

      对接IP地址

      必选

      表示FusionDirector的访问IP地址，取值为IPv4地址。

      对接端口号

      必选

      表示FusionDirector对接端口号，取值在[1, 65535]，目前只支持443。

      对接帐号

      必选

      表示FusionDirector对接帐号，默认账号为EdgeAccount。

      说明：

      采用默认EdgeAccount对接成功之后，对接账号会自动采用FusionDirector下发的新的一机一密重新对接。一机一密账户和密码由FusionDirector的业务微服务自生成，详细信息请参考《FusionDirector 维护指南》。

      对接密码

      必选
      表示FusionDirector对接密码。
      • 如果对接的FusionDirector版本为1.7及以上版本，密码请参见《FusionDirector 操作指南》中的“设备快速入门 > 边缘设备 > 添加边缘设备”章节。
      • 如果对接的FusionDirector版本为1.7以下版本，密码请参见《FusionDirector 操作指南》中的“设备快速入门 > 边缘设备 > 注册FusionDirector网管信息”章节。

      FusionDirector根证书文件

      可选

      第一次对接FusionDirector必须上传根证书文件。点击，上传根证书文件。如果是多级证书，需要合并成一个证书文件导入，建议上级证书放在后面。

      该参数为可选参数，使用系统预置证书时可以不配置该参数。出于安全考虑，建议用户使用自己的证书和公私钥对，并定期更新，保证证书的有效性和安全性。当证书过期或者被吊销导致设备与FusionDirector对接不上时，请重新导入根证书文件。为了保证根证书的安全性，根证书使用的非对称加密算法和密钥长度要求如下：
      • 如果使用RSA算法，建议使用3072位及以上密钥。
      • 如果使用椭圆曲线EC算法，建议使用256位及以上密钥。
      证书其他格式要求如下：
      • 证书需要是PEM格式。
      • 根CA证书中签名正确。
      • 根CA证书处于有效期内。
      • 摘要算法可以是SHA256、SHA384、SHA512。
      • 签名算法可以是sha256WithRSAEncryption、sha384WithRSAEncryption、sha512WithRSAEncryption、ecdsa-with-SHA256。
      • 证书须为X.509 V3数字证书，根CA证书的“基本限制”扩展域须标明为“CA”，“密钥用法”扩展域中须包含“证书签名”。
      • 证书扩展域需要带有“使用者可选名称SAN“字段，且包含IP值。

      建议使用用户自定义的根证书。另外华为也提供了根证书，获取方法如下：

      登录FusionDirector，在FusionDirector界面上方依次选择“菜单 >系统管理 > 安全管理 > 证书管理"，点击“服务证书”，单击“FusionDirectorServer”栏目里的“导出”，下载证书压缩包（rootCerts.zip）到本地。解压下载的证书压缩包，获取需要的证书rootCertChain.crt。

      说明：

      若设备处于已纳管状态，则不能再次上传证书。

      FusionDirector吊销列表文件

      可选

      为了安全起见，上传FusionDirector根证书后，建议导入证书吊销列表，用来校验FusionDirector证书是否被吊销，如果FusionDirector证书已被吊销，则设备与FusionDirector将不能对接。该证书由用户自行提供。

      FusionDirector对接测试

      必选

      系统默认选择对接测试。

      • 如果选择对接测试，会对节点ID和设备与FusionDirector的连通性进行测试，如果测试不通过，则FusionDirector网管切换失败。
      • 如果选择不测试，不会对节点ID和设备与FusionDirector的连通性进行测试，FusionDirector网管切换成功，但这可能会导致FusionDirector纳管失败。

      在边缘设备离线集中配置（无法连接FusionDirector）的场景下，可以选择不测试，但需要保证FusionDirector参数的有效性，即节点ID不能在FusionDirector上重复，且IP地址、用户名和密码有效。其他场景建议都进行测试，避免输入错误导致纳管失败。
  4. 单击“保存”。

    页面提示“网管模式切换成功”，表示配置网管注册成功。
