step_trace（迭代轨迹信息）

迭代轨迹数据timeline信息在step_trace_*.json文件展示，summary信息在step_trace_*.csv文件汇总，用于判断耗时长的迭代。

单算子场景（如PyTorch场景）下无此性能数据文件。

Atlas 200/300/500 推理产品

Atlas 200I/500 A2 推理产品

Atlas 推理系列产品

Atlas 训练系列产品

Atlas A2 训练系列产品/Atlas 800I A2 推理产品

迭代轨迹数据step_trace_*.json，根据Iteration的长短，判断哪个迭代耗时最长。

step_trace_*.json文件内容格式示例如下：

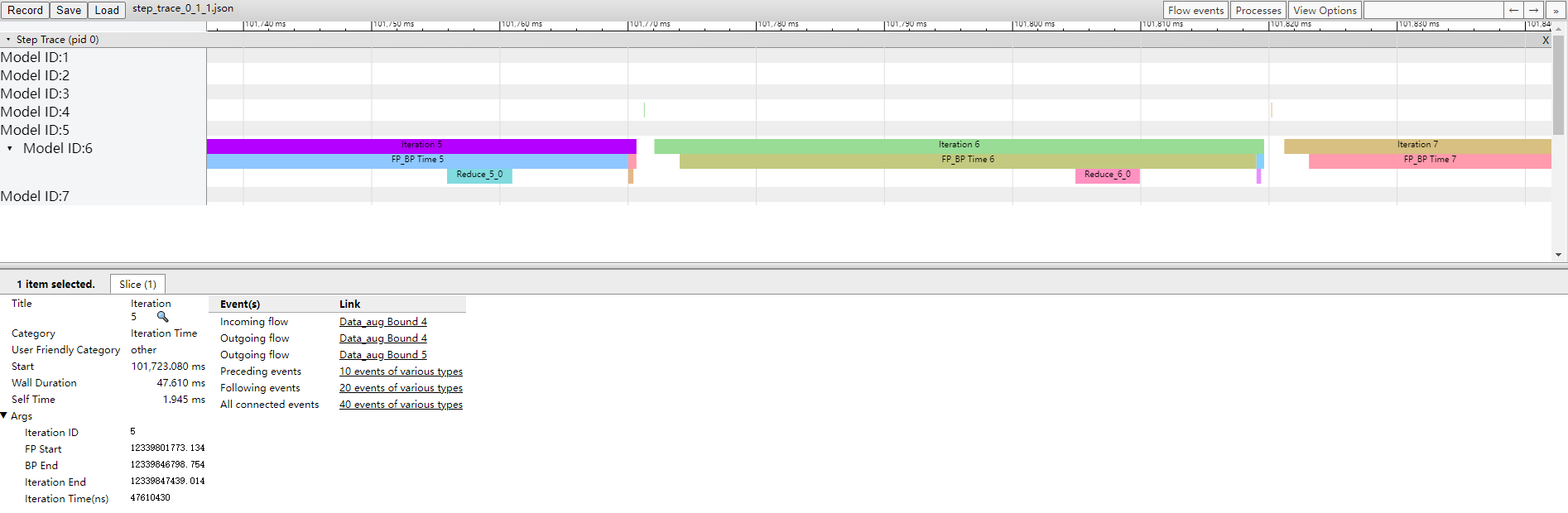

图1 step_trace_*.json
点击放大

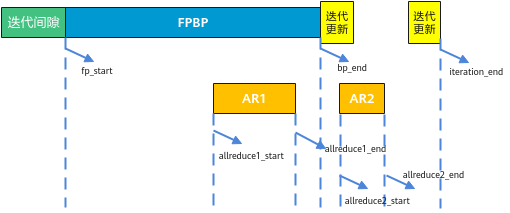

迭代轨迹数据即训练任务及AI软件栈的软件信息，实现对训练任务的性能分析。以默认的两段式梯度切分为例，通过打印出训练任务中关键节点fp_start/bp_end/Reduce Start/Reduce Duration(us)的时间，达到把一个迭代的执行情况描述清楚的目的。

离线推理场景下不采集FP（训练网络迭代轨迹正向算子的开始位置）和BP（训练网络迭代轨迹反向算子的结束位置），采集结果将显示FP Start、BP End为NA且不存在timeline。

如上图，如果需要确定梯度切分策略，则需要计算图中bp_end - allreduce1_end的大小。根据已获取的迭代轨迹数据，我们需要使用第一组集合通信时间来计算，具体公式如：（BP End – Reduce End）/ freq。

表1 字段说明
字段名	字段含义
Title	选择某个组件的接口名称。
Start	显示界面中时间轴上的时刻点，chrome trace自动对齐，单位ms。
Wall Duration	表示当前接口调用耗时，单位ms。
Iteration ID	以Graph为粒度统计的迭代ID，每个Graph执行一次，Iteration ID加1，当一个脚本被编译为多个Graph时，该ID与脚本层面的Step ID不一致。
FP Start	FP开始时间，单位ns。
Iteration End	每轮迭代结束时间，单位ns。
Iteration Time(ns)	迭代时长，单位ns。
BP End	BP结束时间，单位ns。
FP_BP Time	FP/BP计算时间（BP End - FP Start），单位ns。
Iteration Refresh	迭代拖尾时间（Iteration End - BP End），单位ns。
Data_aug Bound	数据增强拖尾（本轮迭代FP Start - 上一个迭代Iteration End）。如果计算第一轮数据增强拖尾时没有上一轮迭代的Iteration End数据，那么第一轮迭代的数据增强拖尾数据值默认为N/A。
Reduce	集合通信时间，可能存在多组集合通信时间（ph：B 表示某一组的开始时间，ph：E表示该组的结束时间）；如果非多P环境，则没有Reduce数据。

对于前一个迭代结束到后一个迭代开始之间的迭代间隙，若因数据读取耗时较长导致间隙过大，可以通过GetNext时间片，判断是否由于迭代的数据读取时间较长导致间隙过大。如图2所示。

仅TensorFlow框架支持。

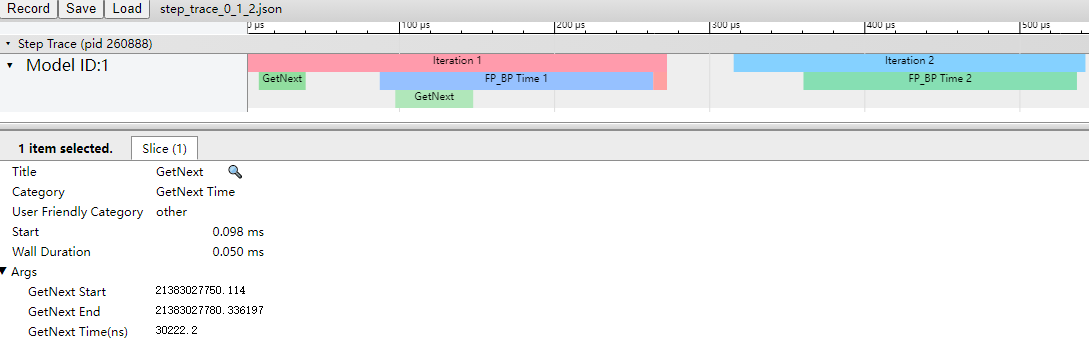

图2 GetNext
点击放大

step_trace_*.csv文件内容格式示例如下：

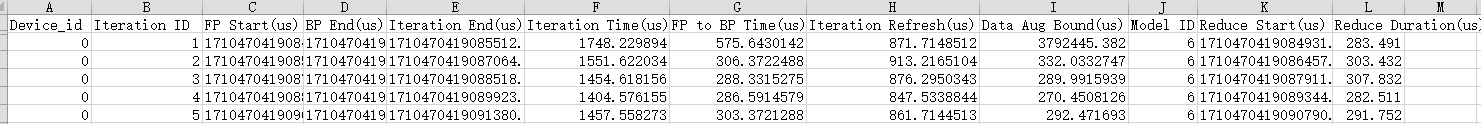

图3 step_trace_*.csv
点击放大

根据step_trace_*.json文件的判断，可以对照step_trace_*.csv文件的信息得到印证。

表3 字段说明
字段名	字段含义
Device_id	设备ID。
Iteration ID	以Graph为粒度统计的迭代ID，每个Graph执行一次，Iteration ID加1，当一个脚本被编译为多个Graph时，该ID与脚本层面的Step ID不一致。
FP Start(us)	FP开始时间，单位us。
BP End(us)	BP结束时间，单位us。
Iteration End(us)	每轮迭代结束的时间，单位us。
Iteration Time(us)	迭代时长，单位us。
FP to BP Time(us)	FP/BP计算时间（BP End - FP Start），单位us。
Iteration Refresh(us)	迭代拖尾时间（Iteration End - BP End），单位us。
Data Aug Bound(us)	数据增强拖尾（本轮迭代FP Start - 上一个迭代Iteration End），单位us。如果计算第一轮数据增强拖尾时没有上一轮迭代的Iteration End数据，那么第一轮迭代的数据增强拖尾数据值默认为N/A。
Model ID	某轮迭代的模型中的图ID。
Reduce Start(us)	集合通信开始时间，单位us。
Reduce Duration(us)	集合通信时间，可能存在多组集合通信时间，本示例按照系统默认切分策略是分为两段集合通信时间，Reduce Start表示开始时间，Reduce Duration表示由开始到结束时间，单位us。如果非多P环境，则没有Reduce数据。
