hccl_statistic（集合通信算子统计信息）

集合通信算子和计算及通信流水掩盖数据timeline信息在msprof_*.json文件的HCCL层级展示，summary信息在hccl_statistic_*.csv文件汇总，以及在msprof*.json下展示“Overlap Analysis”计算及通信的流水掩盖分析数据。

集合通信算子数据只有在多卡、多机或集群等存在卡间通信的场景下才能被采集并解析出性能数据。

Atlas 200/300/500 推理产品

Atlas 200I/500 A2 推理产品

Atlas 推理系列产品

Atlas 训练系列产品

Atlas A2 训练系列产品/Atlas 800I A2 推理产品

msprof_*.json文件HCCL层数据如下图所示。

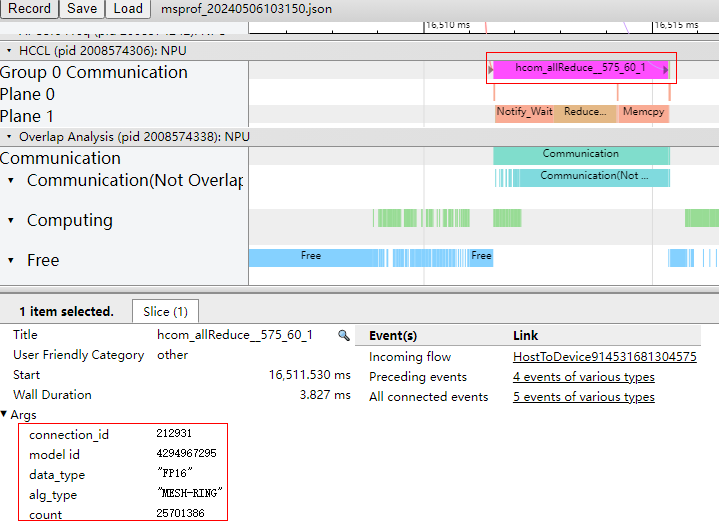

图1 通信大算子信息
点击放大

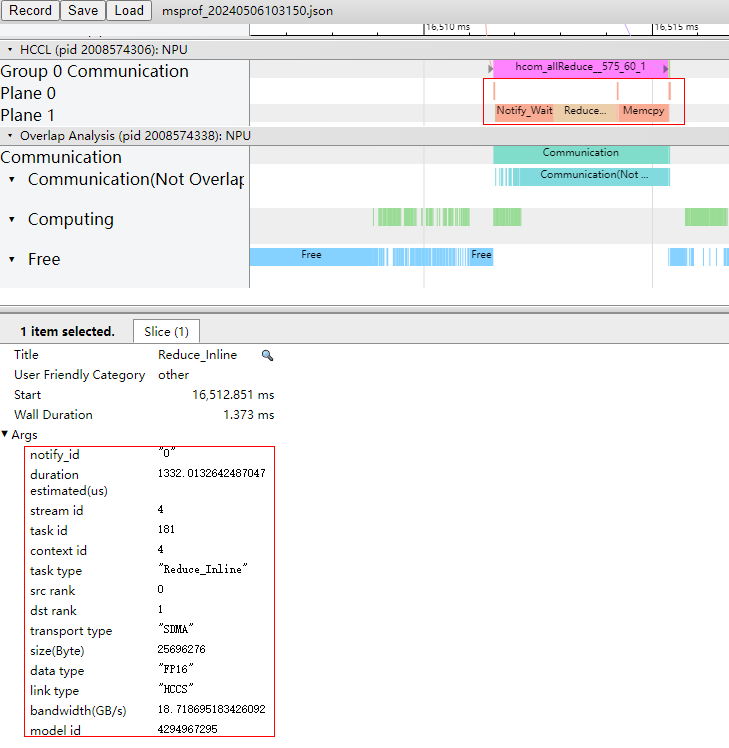

图2 通信小算子信息
点击放大

多卡、多机或集群场景时各Device之间存在通信，形成各个通信域（Group * Communication），HCCL层按照各个通信域进行排列，收集通信算子的耗时，该文件下可以直观找出耗时最长的通信算子。

表1 字段说明
字段名	字段含义
公共信息
Group * Communication	通信域下的通信算子。一个卡（Rank）可以存在于不同的通信域中，一个Group标识当前卡在当前通信域的行为。
Plane ID	网络平面ID。对多个收发通信链路的并行调度执行，每个Plane就是一个并发通信维度。
Title	选择某个组件的接口名称。
Start	显示界面中时间轴上的时刻点，chrome trace自动对齐，单位ms。
Wall Duration	表示当前接口调用耗时，单位ms。
Self Time	表示当前指令本身执行耗时，单位ms。
通信大算子信息
connection_id	CANN层API向NPU算子下发时二者关联的标识。
model id	模型ID。
data_type	数据类型。
alg_type	通信算子各阶段的算法类型，包括：MESH、RING、NB、HD、NHR、PIPELINE、PAIRWISE、STAR。
count	数据传输的数量。
通信小算子信息
notify id	notify唯一ID。
duration estimated(us)	预估任务持续时间，单位us。
stream id	Stream任务的ID。
task id	Task任务的ID。
task type	Task类型。
src rank	源Rank。
dst rank	目的Rank。
transport type	传输类型，包含：LOCAL、SDMA、RDMA。
size(Byte)	数据量，单位Byte。
data type	数据类型。
link type	链路类型，包含：HCCS、PCIe、RoCE。
bandwidth(GB/s)	带宽大小，单位GB/s。

msprof_*.json下的“Overlap Analysis”为计算及通信的流水掩盖分析数据，由--task-time和--hccl开关控制。如图3所示。

计算和通信存在并行，那么可通过查看流水掩盖的重叠时间（计算和通信并行的时间）从而判断计算通信效率。

图3 计算及通信的流水掩盖呈现效果图
点击放大

表2 字段说明
字段名	字段含义
Communication	通信时间。单卡场景无通信，不展示该字段。
Communication(Not Overlapped)	无掩盖的通信时间。单卡场景无通信，不展示该字段。
Computing	计算时间。
Free	间隙时间。
Start	表示当前接口开始调用的时刻点，单位ms。
Wall Duration	表示当前接口调用耗时，单位ms。

hccl_statistic_*.csv文件内容格式示例如下：

图4 hccl_statistic_*.csv
点击放大

hccl_statistic_*.csv为集合通信算子统计信息，通过集合通信算子统计信息了解该类算子的耗时，以及各HCCL算子在集合通信内部的耗时占比，从而判断某个算子是否存在优化空间。
