RotaryMul & RotaryMulGrad

算子基础信息

表1 算子信息
算子名称	RotaryMul & RotaryMulGrad
torch_npu api接口	torch_npu.npu_rotary_mul(x, r1, r2)
支持的torch_npu版本	1.11.0, 2.1.0, 2.2.0
支持的芯片类型	Atlas 训练系列产品，Atlas A2 训练系列产品
支持的数据类型	float16, bfloat16, float

算子IR及torch_npu接口参数

算子IR：

REG_OP(RotaryMul)
    .INPUT(x, TensorType({DT_FLOAT16, DT_FLOAT, DT_BFLOAT16}))
    .INPUT(r1, TensorType({DT_FLOAT16, DT_FLOAT, DT_BFLOAT16}))
    .INPUT(r2, TensorType({DT_FLOAT16, DT_FLOAT, DT_BFLOAT16}))
    .OUTPUT(y, TensorType({DT_FLOAT16, DT_FLOAT, DT_BFLOAT16}))
    .OP_END_FACTORY_REG(RotaryMul)

torch_npu接口：

torch_npu.npu_rotary_mul(x, r1, r2)

参数说明：

x：q，k，shape要求输入为4维，一般为[B, N, S, D]或[B, S, N, D]或[S, B, N, D]。
r1：cos值，shape要求输入为4维，一般为[1, 1, S, D]或[1, S, 1, D]或[S, 1, 1, D]。
r2：sin值，shape要求输入为4维，一般为[1, 1, S, D]或[1, S, 1, D]或[S, 1, 1, D]。

模型中替换代码及算子计算逻辑

模型中替换代码：

示例一

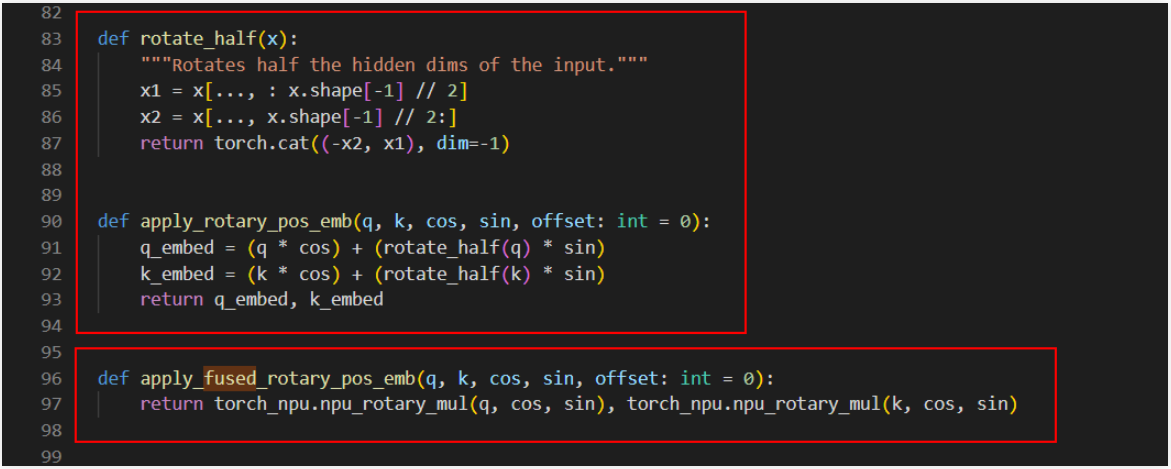

模型中替换代码截图参见图1，上方红框里的内容为模型源码，下方红框里的内容为替换的新接口。
图1 rotary_mul替换代码
```
q, k = (q * cos) + (rotate_half(q) * sin), (k * cos) + (rotate_half(k) * sin)
```
替换为：
```
q = torch_npu.npu_rotary_mul(q, cos, sin)
k = torch_npu.npu_rotary_mul(k, cos, sin)
```

示例二

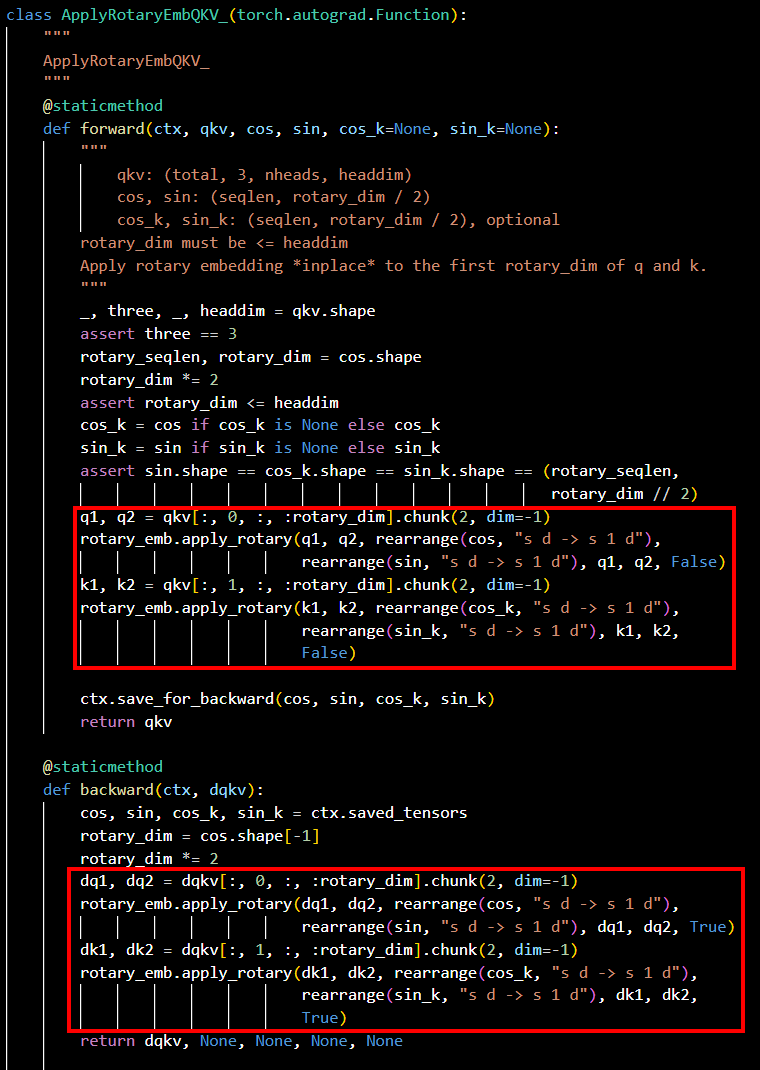

模型源码截图参见图2，红框里的内容为替换前的源码。

图2 InterLM模型源码
点击放大

## forward
q1, q2 = qkv[:, 0, :, :rotary_dim].chunk(2, dim=-1)
rotary_emb.apply_rotary(q1, q2, rearrange(cos, "s d -> s 1 d"),rearrange(sin, "s d -> s 1 d"), q1, q2, False)
k1, k2 = qkv[:, 1, :, :rotary_dim].chunk(2, dim=-1)
rotary_emb.apply_rotary(k1, k2, rearrange(cos_k, "s d -> s 1 d"),rearrange(sin_k, "s d -> s 1 d"), k1, k2, False)

## backward
dq1, dq2 = dqkv[:, 0, :, :rotary_dim].chunk(2, dim=-1)
rotary_emb.apply_rotary(dq1, dq2, rearrange(cos, "s d -> s 1 d"),rearrange(sin, "s d -> s 1 d"), dq1, dq2, True)
dk1, dk2 = dqkv[:, 1, :, :rotary_dim].chunk(2, dim=-1)
rotary_emb.apply_rotary(dk1, dk2, rearrange(cos_k, "s d -> s 1 d"),rearrange(sin_k, "s d -> s 1 d"), dk1, dk2, True)

替换为：

## forward
qkv[:, 0, :, :rotary_dim] = torch_npu.npu_rotary_mul(qkv[:, 0, :, :rotary_dim], cos, sin)
qkv[:, 1, :, :rotary_dim] = torch_npu.npu_rotary_mul(qkv[:, 1, :, :rotary_dim], cos_k, sin_k)

## backward
dqkv[:, 0, :, :rotary_dim] = -torch_npu.npu_rotary_mul(dqkv[:, 0, :, :rotary_dim], cos, sin)
dqkv[:, 1, :, :rotary_dim] = -torch_npu.npu_rotary_mul(dqkv[:, 1, :, :rotary_dim], cos_k, sin_k)

算子的计算逻辑如下：

x1, x2 = torch.chunk(x, 2, -1)
x_new = torch.cat((-x2, x1), dim=-1)
output = r1 * x + r2 * x_new

图3 计算流程图

算子替换的模型中小算子

点击放大

使用限制

目前算子仅支持r1、r2需要broadcast为x的shape的情形，且算子shape中最后一维D必须是128的倍数。

已支持模型典型case

case 1：
x: [1, 13, 2048, 128]

r1: [1, 1, 2048, 128]

r2: [1, 1, 2048, 128]
case 2：
x: [2, 8192, 5, 128]

r1: [1, 8192, 1, 128]

r2: [1, 8192, 1, 128]

dy: [2, 8192, 5, 128]
case 3：
x: [8192, 2, 5, 128]

r1: [8192, 1, 1, 128]

r2: [8192, 1, 1, 128]

dy: [8192, 2, 5, 128]

父主题： 融合算子替换
