浮点异常检测

使用场景

训练网络执行过程中，可能发生频繁的浮点异常情况，即loss scale值下降次数较多或者直接下降为1，此时需要通过分析溢出数据，对频繁的浮点异常问题进行定界定位。

但在训练多个step的场景下，如果只是某个step出现了溢出，则可能是正常的偶发溢出，一般在开启loss scale的情况下，会自动跳过该step的训练结果，梯度不更新。对于这种偶发溢出场景一般可以不用关注。

溢出数据检测的主要过程如下所示。

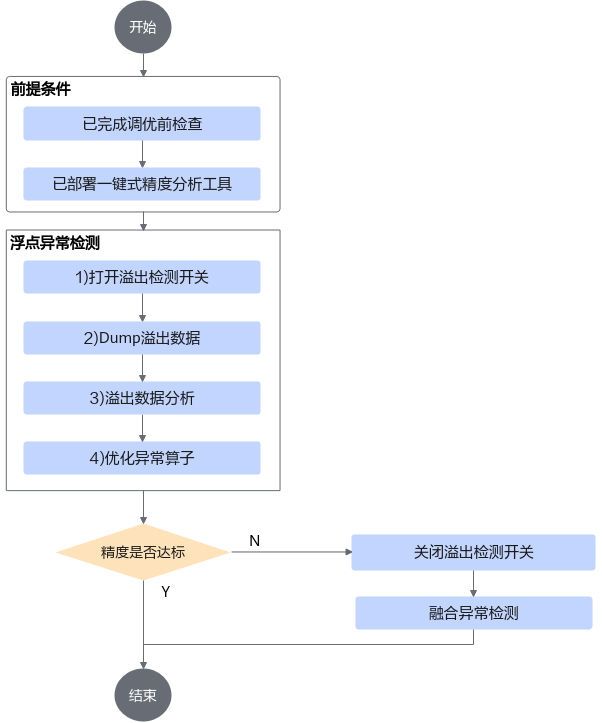

图1 溢出数据检测流程

前提条件

已完成调优前检查。
已完成工具部署。
进行溢出数据分析时依赖CANN Toolkit软件包中的工具，因此需要准备CANN开发环境，即Toolkit安装环境。

Dump溢出数据

以下操作在NPU训练环境执行。

修改训练脚本，使能算子溢出数据采集。


             import precision_tool.tf_config as npu_tf_config
npu_tf_config.npu_device_dump_config(npu_device, action='overflow')

注意：仅支持采集AI Core算子的溢出数据。

执行训练，如果网络存在溢出，则在precision_data/overflow/dump下会生成溢出信息文件。

溢出数据分析

溢出数据分析依赖CANN Toolkit软件包中的atc工具和msaccucmp.py工具，以下操作需要在CANN开发环境，即Toolkit安装环境进行。

将precision_tool和precision_data文件夹上传到Toolkit安装环境的任意目录下，目录结构示例：

├── precision_tool
│    ├── cli.py
│    ├── ...
├── precision_data
│    ├── overflow
│    │    ├── dump

安装Python依赖。
```
pip3 install rich
```

修改工具precision_tool/lib/config目录下的config.py。

# 依赖Toolkit包中的atc和msaccucmp.py工具，一般在run包安装目录，配置到父目录即可
# 默认Toolkit包安装在/usr/local/Ascend，可以不用修改，指定目录安装则需要修改
CMD_ROOT_PATH = '/usr/local/Ascend'

启动PrecisionTool交互命令行。
python3 ./precision_tool/cli.py

进入交互命令行界面：

PrecisionTool >
执行如下命令进行溢出数据分析，详细命令说明可参考precision_tool命令参考。
PrecisionTool > ac

根据数据量大小，分析过程需要时间不同，当执行过程中出现算子溢出，则会输出如下结果。

从上图可以看到：
- 算子名为：bert_encoder_layer_10_intermediate_dense_mul_FusedMulAdd
- 算子类型为：FusedMulAdd
- 溢出status信息为：32，表示浮点计算有溢出。
- 溢出类型为：AI Core算子溢出，另外还可能会有其他类型的算子溢出（例如DHA Atomic Add或L2 Atomic Add），建议用户优先考虑并解决AI Core算子溢出问题。
- 算子的输入输出信息，包括shape、dtype、输入输出数据的最大值最小值。
当出现多个算子溢出时，会出现N个溢出算子信息，默认按照算子执行顺序排序，由于后面算子溢出可能是因为前一个算子溢出导致，建议用户优先分析第一个异常算子。

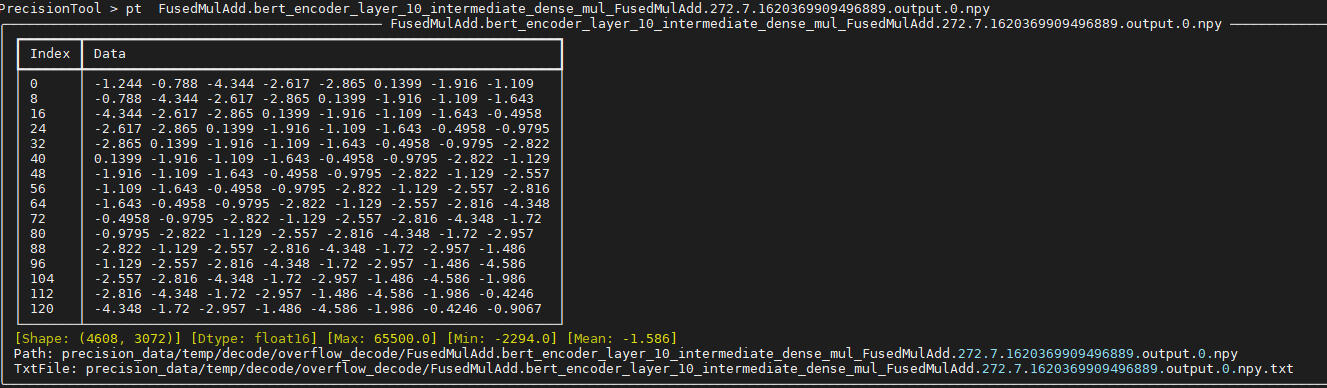

执行pt (-n) [*.npy]命令，可以查看对应dump数据块的数据信息。

分析思路参考

进行溢出数据分析前，我们先了解下不同昇腾产品的浮点数据溢出模式：

Atlas 训练系列产品，浮点计算的溢出模式默认为“饱和模式”，且仅支持“饱和模式”。饱和模式为：计算出现溢出时，饱和为浮点数极值（+-MAX）。
Atlas A2 训练系列产品，浮点计算支持两种溢出模式：饱和模式与INF/NAN模式，请保持默认值INF/NAN模式。饱和模式仅用于兼容旧版本，后续不再演进，且此模式下计算精度可能存在误差。

进行溢出数据分析的大致思路为：

查看输入输出数据值。
- 如果输入值中没有溢出值（饱和模式：65504/Nan；INF/NAN模式：Inf/Nan），输出数据中存在溢出值，则计算存在溢出。
- 如果输入值中存在溢出值，则需要继续分析前向算子或者用户模型的常量输入是否存在异常。
- 否则可能在计算过程中存在溢出。

查看溢出算子类型。

对于自定义开发的算子，可以尝试自行进行算子溢出分析（结合算子公式和溢出值进行分析），排查自定义算子是否存在问题。

对于CANN内置算子，也可以先尝试初步分析，如下为常用的分析方向：

如果算子输出类型为float16，解析出的输出数据中出现类似于65504/65500（饱和模式）或者Inf/Nan（INF/NAN模式），则可以切换输出算子类型至float32计算，用户可以尝试以下两种方法：

（推荐）方法一：通过精度调优的modify_mixlist修改混合精度模式算子黑白灰名单，调整算子精度模式。

方法二：通过npu.keep_dtype_scope接口，指定哪些算子保持原有精度。


                    import npu_device as npu
with npu.keep_dtype_scope():
    v = tf.add(1, 1)

如果输入输出数据中均未出现溢出值，则需要结合算子公式，分析数据计算过程中是否可能出现溢出。例如AvgPool先求和再平均，求和过程可能溢出，但平均后并未溢出。

如果依旧无法解决，欢迎到昇腾社区提issue求助。
