acl.himpi.venc_get_stream

hi_s32 hi_mpi_venc_get_stream(hi_venc_chn chn, hi_venc_stream *stream, hi_s32 milli_sec);

stream, ret = acl.himpi.venc_get_stream(chn, stream, milli_sec)

获取编码的码流。

Atlas 200/300/500 推理产品，当前版本不支持该接口。

Atlas 训练系列产品，当前版本不支持该接口。

stream：dict，pack_cnt传入cur_packs个包信息字典，自动分配内存，具体请参见hi_venc_stream。

ret：int，错误码。

• 返回0表示成功。
• 返回非0表示失败，参见VENC视频/JPEGE图像编码返回码.

stream：dict，码流字典。该字典内的addr参数配置的地址为Device上的内存地址，表示输出的码流存放在Device的内存中。

• Atlas 推理系列产品，标准形态下，用户在Host上调用该接口后，需要访问输出码流数据，则需要将Device中的数据传输回Host。
• Atlas A2训练系列产品，用户在Host上调用该接口后，需要访问输出码流数据，则需要将Device中的数据传输回Host。
• Atlas 200I/500 A2推理产品，EP模式下，用户在Host上调用该接口后，需要访问输出码流数据，则需要将Device中的数据传输回Host。

• 如果通道未创建，返回失败。
• 如果stream为空，返回错误码HI_ERR_VENC_NULL_PTR。
• 如果milli_sec小于-1，返回错误码HI_ERR_VENC_ILLEGAL_PARAM。
• 支持超时方式获取。支持select/poll系统调用。
  • milli_sec = 0 时，则为非阻塞获取，即如果缓冲无数据，则返回错误码HI_ERR_VENC_BUF_EMPTY。
  • milli_sec = -1 时，则为阻塞，即如果缓冲无数据，则会等待有数据时才返回获取成功。
  • milli_sec > 0 时，则为超时，即如果缓冲无数据，则会等待用户设定的超时时间，若在设定的时间内有数据则返回获取成功，否则返回超时失败。
• 支持按包或按帧方式获取码流。如果按包获取，则：
  • 对于JPEG编码协议， 每次获取的是一个参数包或数据包。
  • 对于H.265编码协议，每次获取的是一个 NAL 单元。
• 码流字典hi_venc_stream包含以下部分：
  • 码流包信息列表pack

    在函数调用成功后，将在返回值中stream字典填充一组hi_venc_pack字典的列表。

  • 码流包个数pack_cnt

    在输入时，此值指定pack中要获取的hi_venc_pack字典的最大数量。按包获取时，pack_cnt必须不小于1；按帧获取时，pack_cnt必须不小于当前帧的包个数（可通过acl.himpi.venc_query_status接口获得）。

    在函数调用成功后，返回值中stream字典的pack_cnt为实际填充pack的包个数。

  • 序列号seq按帧获取时是帧序列号；按包获取时为包序列号。
• 如果用户长时间不获取码流，码流缓冲区就会满。一个编码通道如果发生码流缓冲区满，就会不再启动编码，直到用户获取码流并释放码流，从而有足够的码流缓冲可以用于编码时，才开始继续编码。

  建议用户获取码流接口调用与释放码流的接口调用成对出现，且尽快释放码流，防止出现由于用户获取码流，释放不及时而导致的码流buffer满，停止编码。

• 建议用户使用select方式获取码流，且按照如下的流程：
  1. 调用acl.himpi.venc_query_status函数查询编码通道状态。
  2. 确保cur_packs和left_stream_frames同时大于0。
  3. 构造一个stream字典。

     stream["pack_cnt"] = cur_packs

  4. 调用acl.himpi.venc_get_stream传入stream字典，获取编码码流。

     stream, ret = acl.himpi.venc_get_stream(chn, stream)

  5. 调用acl.himpi.venc_release_stream传入上一步返回的stream字典，释放码流缓存。

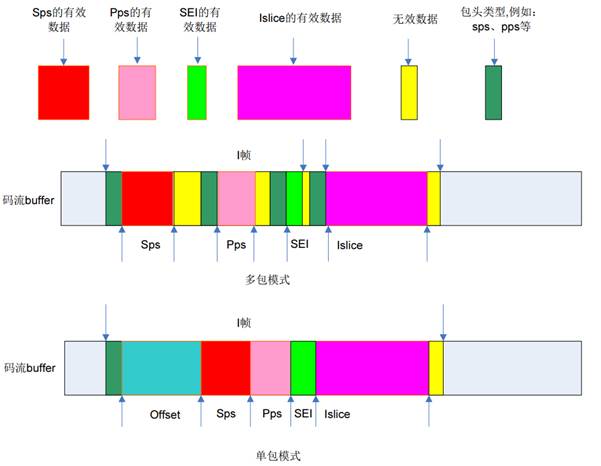

• 当编码模块参数中的one_stream_buf为1时，用户获取一帧码流时只会得到一个码流包（不包含用户数据）的地址，即pack_cnt为1，地址为pack[0]["addr"]，在hi_venc_pack字典中增加offset，用来指出一帧码流中有效数据的地址和pack[0]["addr"]的偏移。如图1所示（以H.264单包为例），pack[0]["data_num"] = 3，即3种NAL包，分别为Sps、Pps、SEI。

  pack[0]["pack_info"][0]["pack_type"]["h264_type"] = HI_VENC_H264_NALU_SPS
  pack[0]["pack_info"][1]["pack_type"]["h264_type"] = HI_VENC_H264_NALU_PPS
  pack[0]["pack_info"][2]["pack_type"]["h264_type"] = HI_VENC_H264_NALU_SEI

  其他协议以此类推，data_num和pack_info只在单包模式才有意义。

• 两种模式可通过调用接口acl.himpi.venc_set_mod_param设置h.265e/h264e/jpege模块参数one_stream_buf来选择。
  • one_stream_buf=1 表示单包模式（JPEGE目前只支持单帧单包模式）。
  • one_stream_buf=0 表示多包模式，系统默认one_stream_buf=0。

接口调用流程，参见JPEGE图片编码、VENC视频编码。
