快速入门

本章节以开发一个Add算子为例，带您快速体验CANN算子开发的流程。Add算子的功能是实现两个数的加法操作，并将结果返回。

了解开发过程

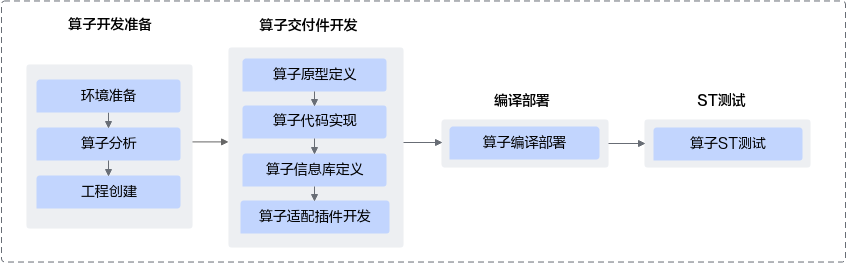

全新开发算子的流程如下图所示。

每一个算子交付件的含义如下：

算子原型定义：定义算子输入、输出、属性。
算子代码实现：描述算子的运算逻辑，完成特定的计算功能。
算子信息库定义：描述算子在昇腾AI处理器上的实现限制，包含算子输入输出的dtype、format、shape信息。算子编译时，会根据算子信息库匹配到算子实现。
算子适配插件开发：用于进行第三方框架的适配，让第三方框架的算子可以映射到CANN算子。

此处，您不需要深入了解每一个交付件的含义，本章节旨在让您快速了解算子开发流程。您可以通过后续章节进行深入了解。

环境准备

请参见环境准备部署软件环境，并配置相关的环境变量。

准备好CANN软件基础环境后，进行算子开发操作前，你需要了解如下基本概念，以便更好的理解后续操作。

开发环境：指编译开发代码的环境。
运行环境：指运行算子、推理程序、训练程序等的环境。运行环境必须带昇腾AI处理器。
开发环境与运行环境合设场景：指带昇腾AI处理器的机器既作为开发环境又作为运行环境。此种场景下，代码开发与代码运行在同一台机器上。
开发环境与运行环境分设场景：开发环境和运行环境不在同一台机器上，开发者使用带有昇腾AI处理器的机器作为运行环境；使用其他独立机器进行代码开发与编译，作为开发环境。

为了简化操作流程，本快速入门以开发环境与运行环境合设的场景为例。

针对开发环境与运行环境分设的场景，区别在于基于msopst工具进行ST测试，详细区别可参见算子包部署与基于msopst工具。

算子分析

下面进行Add算子的详细规格分析：

明确算子的数学表达式
```
y=x1+x2
```
明确输入输出
 算子有两个输入与一个输出，支持的数据类型都为float16，数据排布格式为NCHW，要求两个输入的shape相同。
确定使用的计算接口
 计算过程涉及加法操作，本样例通过DSL方式实现，查看TBE DSL API，分析可使用tbe.dsl.vadd。
明确算子实现文件名称、算子实现函数名称以及算子的类型
 为了区别于CANN内置的Add算子，我们将此样例算子的OpType命名为AddDSL，算子实现文件及实现函数名称命名为add_dsl。

工程创建

定义AddDSL算子的原型定义json文件，用于生成AddDSL的算子开发工程。

例如，定义的json文件的名字为add_dsl.json，存储路径为: $HOME/sample，文件内容如下：

[
{
        "op":"AddDSL",
        "input_desc":[
        {
                "name":"x1",
                "param_type":"required",
                "format":[
                        "NCHW"
                ],
                "type":[
                        "fp16"
                ]
        },
        {
                "name":"x2",
                "param_type":"required",
                "format":[
                        "NCHW"
                ],
                "type":[
                        "fp16"
                ]
        }
        ],
        "output_desc":[
        {
                "name":"y",
                "param_type":"required",
                "format":[
                        "NCHW"
                ],
                "type":[
                        "fp16"
                ]
        }
        ]
}
]

使用msopgen工具生成AddDSL算子的开发工程。

${INSTALL_DIR}/python/site-packages/bin/msopgen gen -i $HOME/sample/add_dsl.json -f tf -c ai_core-<soc_version> -out $HOME/sample/AddDsl

${INSTALL_DIR}为CANN软件安装后文件存储路径；“-f tf”参数代表选择的原始框架为TensorFlow；“-c ai_core-<soc_version>”代表算子在AI Core上执行，<soc_version>为昇腾AI处理器的型号。

此命令执行完后，会在$HOME/sample/AddDsl目录下生成算子工程，工程中包含各交付件的模板文件，编译脚本等，如下所示：

AddDsl
├── build.sh                           // 编译入口脚本
├── cmake                              // 编译解析脚本存放目录
├── CMakeLists.txt
├── framework                          // 算子适配插件相关文件存放目录
│   ├── CMakeLists.txt
│   └── tf_plugin
│       ├── CMakeLists.txt
│       └── tensorflow_add_dsl_plugin.cc   // 算子适配插件实现文件
├── op_proto                      // 算子原型定义相关文件存放目录
│   ├── add_dsl.cc
│   ├── add_dsl.h
│   └── CMakeLists.txt
├── op_tiling
│   └── CMakeLists.txt
├── scripts               // 自定义算子工程打包脚本存放目录
└── tbe
    ├── CMakeLists.txt
    ├── impl              // 算子代码实现
    │   └── add_dsl.py
    └── op_info_cfg       // 算子信息库存放目录
        └── ai_core
            └── <soc_version>
                └── add_dsl.ini

上述目录结构中的粗体文件为后续算子开发过程中需要修改的文件，其他文件无需修改。

算子开发过程

实现AddDSL算子的原型定义。

算子原型定义文件包含算子注册代码的头文件（*.h）以及实现基本校验、Shape推导的实现文件（*.cc）。

msopgen工具根据add_dsl.json文件在“op_proto/add_dsl.h”中生成了算子注册代码，开发者需要检查自动生成的代码逻辑是否正确，一般无需修改。

修改“op_proto/add_dsl.cc”文件，实现算子的输出描述推导函数及校验函数。

在IMPLEMT_COMMON_INFERFUNC(AddDSLInferShape)函数中，填充推导输出描述的代码，针对AddDSL算子，输出Tensor的描述信息与输入Tensor的描述信息相同，所以直接将任意一个输入Tensor的描述赋给输出Tensor即可。

IMPLEMT_COMMON_INFERFUNC(AddDSLInferShape)
{
    // 获取输出数据描述
    TensorDesc tensordesc_output = op.GetOutputDescByName("y");

    tensordesc_output.SetShape(op.GetInputDescByName("x1").GetShape());
    tensordesc_output.SetDataType(op.GetInputDescByName("x1").GetDataType());
    tensordesc_output.SetFormat(op.GetInputDescByName("x1").GetFormat());
    // 直接将输入x1的Tensor描述信息赋给输出
    (void)op.UpdateOutputDesc("y", tensordesc_output);
    return GRAPH_SUCCESS;
}

在IMPLEMT_VERIFIER(AddDSL, AddDSLVerify)函数中，填充算子参数校验代码。

IMPLEMT_VERIFIER(AddDSL, AddDSLVerify)
{
    // 校验算子的两个输入的数据类型是否一致，若不一致，则返回失败。
    if (op.GetInputDescByName("x1").GetDataType() != op.GetInputDescByName("x2").GetDataType()) {
        return GRAPH_FAILED;
    }
    return GRAPH_SUCCESS;
}

实现AddDSL算子的计算逻辑。
“tbe/impl/add_dsl.py”文件中已经自动生成了算子代码的框架，开发者需要在此文件中修改add_dsl_compute函数，实现此算子的计算逻辑。

add_dsl_compute函数的实现代码如下：
```
@register_op_compute("add_dsl")
def add_dsl_compute(x1, x2, y, kernel_name="add_dsl"):
    # 调用dsl的vadd计算接口
    res = tbe.vadd(x1, x2)
    return res
```

配置算子信息库。

算子信息库的路径为“tbe/op_info_cfg/ai_core/<soc_version>/add_dsl.ini”，包含了算子的类型，输入输出的名称、数据类型、数据排布格式等信息，该样例中，msopgen工具已经根据add_dsl.json文件将上述内容自动填充，开发者无需修改。

AddDSL算子的信息库如下：

[AddDSL]                    // 算子的类型
input0.name=x1              // 第一个输入的名称
input0.dtype=float16        // 第一个输入的数据类型
input0.paramType=required   // 代表此输入必选，且仅有一个
input0.format=NCHW          // 第一个输入的数据排布格式
input1.name=x2              // 第二个输入的名称
input1.dtype=float16        // 第二个输入的数据类型
input1.paramType=required   // 代表此输入必选，且仅有一个
input1.format=NCHW          // 第二个输入的数据排布格式
output0.name=y              // 算子输出的名称
output0.dtype=float16       // 算子输出的数据类型
output0.paramType=required  // 代表此输出必选，有且仅有一个
output0.format=NCHW         // 算子输出的数据排布格式
opFile.value=add_dsl        // 算子实现文件的名称
opInterface.value=add_dsl   // 算子实现函数的名称

实现算子适配插件。
算子适配插件实现文件的路径为“framework/tf_plugin/tensorflow_add_dsl_plugin.cc”，针对原始框架为TensorFlow的算子，CANN提供了自动解析映射接口“AutoMappingByOpFn”，如下所示：
```
#include "register/register.h"

namespace domi {
// register op info to GE
REGISTER_CUSTOM_OP("AddDSL")     // CANN算子的类型
    .FrameworkType(TENSORFLOW)   // type: CAFFE, TENSORFLOW
    .OriginOpType("AddDSL")      // 原始框架模型中的算子类型
    .ParseParamsByOperatorFn(AutoMappingByOpFn);   //解析映射函数
}  // namespace domi
```
以上为工程自动生成的代码，开发者仅需要修改.OriginOpType("AddDSL")中的算子类型即可。此处我们仅展示算子开发流程，不涉及原始模型，我们不做任何修改。

至此，AddDSL算子的所有交付件都已开发完毕。

算子编译部署

算子工程编译。
1. 修改build.sh脚本，配置算子编译所需环境变量。
  将build.sh中环境变量ASCEND_TENSOR_COMPILER_INCLUDE配置为CANN软件头文件所在路径。

  修改前，环境变量配置的原有代码行如下：
```
# export ASCEND_TENSOR_COMPILER_INCLUDE=/usr/local/Ascend/ascend-toolkit/latest/compiler/include
```
  修改后，新的代码行如下：
```
export ASCEND_TENSOR_COMPILER_INCLUDE=${INSTALL_DIR}/include
```
  ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。
2. 在算子工程目录下执行如下命令，进行算子工程编译。
  ./build.sh

  编译成功后，会在当前目录下创建build_out目录，并在build_out目录下生成自定义算子安装包custom_opp_<target os>_<target architecture>.run。
自定义算子安装包部署。
进入算子工程目录下的build_out目录，以运行用户执行如下命令，安装自定义算子包。

./custom_opp_<target os>_<target architecture>.run

命令执行成功后，自定义算子包中的相关文件部署到CANN算子库中。

ST测试

创建ST测试用例定义文件“*.json”，用于生成测试用例。

例如，定义的json文件的名字为add_dsl.json，存储路径为: $HOME/sample/st，文件内容如下：

[
      {
        "case_name":"Test_AddDSL_001",
        "op": "AddDSL",
        "input_desc": [
            {
                "name": "x1",
                "format": [
                    "NCHW"
                ],
                "type": [
                    "float16"
                ],
                "shape": [8,16],
                "data_distribute": [
                    "uniform"
                ],
                "value_range": [
                    [
                        1.0,
                        384.0
                    ]
                ]
            },
            {
                "name": "x2",
                "format": [
                    "NCHW"
                ],
                 "type": [
                    "float16"
                ],
                "shape": [8,16],
                "data_distribute": [
                    "uniform"
                ],
                "value_range": [
                    [
                        1.0,
                        384.0
                    ]
                ]
            }
        ],
        "output_desc": [
            {
                "name": "y",
                "format": [
                    "NCHW"
                ],
                "type": [
                    "float16"
                ],
                "shape": [8,16]
          }
        ]
    }
]

配置ST测试用例编译所需环境变量。
ST测试用例的主要功能为：使用AscendCL接口加载单算子模型文件并执行，所以生成并编译ST测试用例前需要配置AscendCL应用编译所需环境变量，如下所示：
```
export DDK_PATH=${INSTALL_DIR}
export NPU_HOST_LIB=${INSTALL_DIR}/runtime/lib64/stub
```
${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。
生成并执行ST测试用例。
${INSTALL_DIR}/python/site-packages/bin/msopst run -i $HOME/sample/st/add_dsl.json -soc <soc_version> -out $HOME/sample/st/out

${INSTALL_DIR}为CANN软件安装后文件存储路径；“-i”为ST测试用例定义json文件的路径，“-soc”为昇腾AI处理器类型，“-out”为输出文件存储路径。

执行后出现类似"Case 'Test_AddDSL_001_case_001' run successfully."的提示信息，代表ST测试用例生成并测试成功。

至此，您已经完成了第一个自定义算子的开发及测试。
