故障诊断

测试项功能

故障诊断会获取芯片健康信息，同时对芯片进行算力、功耗、带宽等测试并输出测试结果，用以判断当前产品的健康状态。

表1 故障诊断检查项说明
诊断项名称	完成一轮诊断耗时	是否影响npu训练或推理	使用场景
driver驱动健康诊断	1~4/s	否	训练或推理业务上线、巡检、npu驱动出现故障。
CANN与驱动的兼容性	2~7/s	否	训练或推理业务上线。
device	2~4/s	否	训练或推理业务上线、巡检、硬件出现故障。
network	30~70/s	否	训练或推理业务巡检、上线、网络出现故障。
bandwidth	1~5/min	是	训练或推理业务上线。
aiflops	29~40/s	是	训练或推理任务业务上线。
片上内存	2~4/s	否	训练或推理任务时，NPU芯片出现HBM ECC故障：设备出现0x80E01801故障码。
aicore	7~20/min	是	训练或推理任务巡检、上线时，请执行3次aicore诊断，3轮全部通过表示aicore诊断正常。任意一轮回显为EMERGENCY_WARN即表示芯片故障，需更换硬件。
signalQuality	16~30/s	否	训练或推理任务时，设备出现PCIe、HCCS或RoCE链路报错。
prbs码流	3~10/s	是	定位RoCE网口信号质量问题。

表2 故障压测检查项说明
压测项名称	完成一轮压测耗时	是否影响npu训练或推理	使用场景
片上内存	1~3/h	是	片上内存诊断结果为GENERAL_WARN、PASS或IMPORTANT_WARN。
aicore	15~40/min	是	训练或推理任务时，设备出现aicore error故障。
片上内存高危地址	≤17min	是	片上内存诊断结果出现单比特或多比特错误。

约束与限制

片上内存压测、aicore压测、prbs码流诊断、aicore诊断、带宽诊断、算力诊断会影响NPU训练或推理作业，为保证返回检测结果的正确性和准确性，请单独执行以上操作。
进行aicore压力测试时，用户请勿在压测结果未返回时重复压测，需在任务执行完成后进行其他测试项。
aicore诊断完成后请重启设备。
aicore压测完成后，请进行问题分析和定位后，再重启设备。
aicore压测需要占用HOST服务器侧约20~40GB的内存，执行命令前请预留足够内存，防止进程异常中断。
为确保带宽诊断效果准确性，建议在训练或推理业务开局的时候执行带宽诊断，因为例如CCAE或npu-exporter组件会调用dcmi接口监控环境状态，会占用一定的带宽，导致带宽诊断的结果存在误差。
执行prbs打流流程会自动关闭NPU和CDR自适应，多次执行打流命令时会反复开关自适应，当自适应开关动作未完成时，偶现误码数为67092480为正常现象。
prbs码流诊断支持以下2种打流方式：
- CDR环回打流：单个Device同时发送和接收，可用于检查从NPU的物理serdes端口到CDR单元的信号质量。在打流前，请确保光模块在位，然后再进行CDR环回配置。详细说明请参考：配置CDR环回。
- 光模块外接光纤回路器（自环器）打流：单个Device同时发送和接收，可用于检查NPU的物理serdes端口到光模块的信号质量，不需要设置环回。
仅6.0.RC2.1及以上版本支持码流诊断。

前提条件

执行AICore ERROR（以下简称aicore）诊断或aicore压力测试前，需已安装Atlas A2 训练系列产品配套的Ascend HDK 23.0.0及以后版本的MCU、驱动和固件。
aicore诊断及aicore压力测试依赖CANN 7.0.0及以后版本的开发套件包Ascend-cann-toolkit和Atlas A2 训练系列产品配套的二进制算子包Ascend-cann-kernels，在执行压力测试前需参考环境配置安装所需的软件包，并配置环境变量。
在执行network诊断前，需在Host侧以root用户配置RoCE网卡IP地址和子网掩码，然后配置用于网络检测对象IP地址，否则可能导致诊断失败。

测试项参数查询

用户可任选以下指令之一查看故障诊断命令的可用参数。

ascend-dmi --dg -h

ascend-dmi --dg --help

各参数解释如表3所示。

表3 参数说明
参数	说明	是否必填
[-dg, --dg, --diagnosis]	使用该参数进行整卡的故障诊断测试。若用户安装cann软件包时未使用默认路径，则需使用[-p, --path]参数指定安装路径。	是
[-i, --items]	指定具体的诊断检查项，包括：软件类： cann：CANN与驱动的兼容性。 driver：驱动健康诊断。硬件类： device：设备健康诊断。 network：网络健康诊断，仅支持Atlas 训练系列产品、Atlas A2 训练系列产品。 bandwidth：本地带宽，包含Host to Device、Device to Host、Device to Device、Peer to Peer四个方向。 aiflops：算力。 hbm：高带宽内存诊断，仅支持Atlas 训练系列产品、Atlas A2 训练系列产品、Atlas 800I A2 推理服务器。 aicore：AICore ERROR诊断。当前支持Atlas A2 训练系列产品、Atlas 800I A2 推理服务器root用户在物理机、容器、虚拟机场景下使用；容器和虚拟机场景需要开启特权，不建议用户使用特权容器和特权虚拟机。支持和--sc参数一起使用，用以指定执行aicore诊断的次数。不支持和其他诊断项同时进行测试。 signalQuality：信号质量诊断，支持对Atlas A2 训练系列产品（不包含训练卡）和Atlas 800I A2 推理服务器进行PCIe、HCCS和RoCE的信号质量诊断。。 prbs ：码流诊断。当前仅支持root用户在以下产品型号上使用：Atlas 800T A2 训练服务器、Atlas 200T A2 Box16 异构子框、Atlas 800I A2推理产品。默认诊断的码流类型为prbs31，且不支持指定码型。当前仅支持在物理机和特权容器上进行该项诊断。不支持和其他诊断项同时进行测试。可指定driver、cann、device、network、bandwidth、aiflops、hbm、signalQuality中的一项或多项，多项时各项之间使用“,”分隔，检查项回显状态请参照表4。	否
[-d, --device]	指定需要进行诊断测试的Device ID，Device ID是指昇腾芯片的逻辑ID。使用“-d”参数时，若是训练芯片和Atlas 300I Duo 推理卡指定2个及以上的device会进行p2p带宽的检查，指定1个device不会进行p2p带宽的校验。除此之外，其他场景下默认不进行P2P的带宽校验。当[-i, --items]后检查项包含device、network、bandwidth、aiflops、hbm时，必会校验此参数。可指定一个或多个Device ID，多个时各项之间使用“,”分隔。若不填写Device ID则默认返回所有Device的诊断结果。当[-i, --items]后检查项仅包含cann或driver时，用户无需填写此参数。针对Atlas A2 训练系列产品，当进行高带宽内存压力测试或AICore压力测试时，支持使用[-d, --device]参数指定压力测试的昇腾NPU芯片的ID，不指定时测试全量的昇腾NPU芯片。当[-i, --items]后检查项包括signalQuality时，若用户只指定一个Device ID则不会诊断HCCS的信号质量。若对Atlas 200T A2 Box16 异构子框进行诊断，前8P或后8P至少指定两张device。当[-i, --items]后检查项包括prbs时，若用户只指定一个Device ID则不会诊断误码率。若对Atlas 200T A2 Box16 异构子框进行诊断，前8P或后8P至少指定两张device。	否
[-p, --path]	指定为CANN的安装路径。指定路径需符合安全要求，且不支持包含通配符“*”。当[-i, --items]后检查项包含cann时，则必会校验此参数。若用户安装软件包时未使用默认安装路径，则此参数必填，指定为实际安装路径。说明：若不填写，且为root用户安装软件包时，则取值为默认路径“/usr/local/Ascend”。当[-i, --items]后检查项不包含cann时，用户请勿填写此参数。	否
[-r, --result]	指定故障诊断结果和信息采集结果的保存路径，如：/test。指定的路径需符合安全要求，且不支持包含通配符“”。当进入故障诊断模块，则必会校验此参数。若用户指定结果保存路径，则在指定路径创建ascend_check文件夹，root用户指定的路径，将创建在根目录下，非root用户则创建在其$HOME下；若不指定路径，则保存在默认路径下，root用户：“/var/log/ascend_check”，非root用户：“$HOME*/var/log/ascend_check”。当[-i, --items]后检查项包含network时，会进行信息采集，结果保存在“ascend_check/npu_network_information.txt”文件中，不包含network检查项时，不进行信息采集。当[-fmt, --fmt, --format]后检查项指定json格式输出时，会进行故障诊断结果保存，结果保存在“ascend_check/environment_check_before.txt”文件中，不指定json格式输出时，不保存故障诊断结果。	否
[-s, --stress]	使用该参数进行高带宽内存或aicore压力测试。在包含aicore检查项的场景下，支持与-sc参数一起使用，执行压测的次数以--sc指定的次数为准。当前支持Atlas A2 训练系列产品、Atlas 800I A2 推理服务器root用户在物理机、容器、虚拟机场景下使用；容器和虚拟机场景需要开启特权，不建议用户使用特权容器和特权虚拟机。	否
[--sc，--stress-count]	指定aicore压测或aicore诊断的次数。当items参数指定aicore时，此参数才会生效；未指定该参数时，默认值为1，参数取值范围为[1, 100]。在包含aicore检查项的场景下，支持与-s参数一起使用，执行压测/诊断的次数以--sc指定的次数为准。当前仅支持以下设备在物理机、特权容器、特权虚拟机上指定压测次数：Atlas 900 A2 PoD 集群基础单元、Atlas 200T A2 Box16 异构子框、Atlas 800T A2 训练服务器、Atlas 800I A2 推理服务器。	否
[-st, --st, --stress-time]	指定高带宽内存压力测试的时间。取值范围是[60，604800]，单位为秒。需要在包含片上内存诊断检查项的场景下，与[-s, --stress]配合使用。当前仅支持Atlas A2 训练系列产品、Atlas 800I A2 推理服务器。	否
[-qs, --qs, --quick stress]	指定高带宽内存高危地址快速压测的范围。该参数取值范围为[0，100]。参数推荐值：100。需要在包含片上内存诊断检查项的场景下，与[-s, --stress]配合使用，不能和[-st, --st, --stress-time]、[--sc，--stress-count]同时使用。当前仅支持Atlas A2 训练系列产品和Atlas 800I A2 推理服务器。	否
[-td, --td, --trans-duration]	指定RoCE端口prbs码流诊断的时长。当item参数指定为prbs时，此参数才会生效。参数取值范围为【3，10】,单位为秒。当前仅支持Atlas 800T A2 训练服务器、Atlas 200T A2 Box16 异构子框、Atlas 800I A2推理产品。说明：仅6.0.RC2.1及以上版本支持使用此参数。	否
不填写-i，-d，-p与-r参数	返回所有Device的除aicore外其他检查项的诊断结果。需注意，-i参数未单独指定aicore时，不会进行AICore ERROR压测/诊断。	否
[-fmt, --fmt, --format]	指定输出格式，可以为normal或json。若未指定则默认为normal。	否
[-q, --quiet]	指定该参数，将不再进行防呆提示，用户将默认允许该操作。该参数必须与-i参数的bandwidth、aiflops、hbm、aicore一起使用。说明：若不指定该参数，在使用bandwidth、aiflops、hbm和aicore测试时将进行防呆提示，用户需要输入Y或N（y或n）确认是否进行测试。	否
注本文档输入或输出的Device ID都是芯片逻辑ID。用户可以执行npu-smi info -m命令，在显示界面表格中的Chip Logic ID参数处获得芯片逻辑ID，NPU ID则为对应的芯片物理ID。

ascend-dmi --dg后使用-i，-d等多个二级参数时，可任意指定这些参数的排列顺序，不影响命令结果输出。例如：ascend-dmi --dg -i driver,cann,device -d 0,1 -p /usr/local/Ascend -r /var/log和ascend-dmi --dg -d 0,1 -i driver,cann,device -p /usr/local/Ascend -r /var/log输出结果相同。
如果ascend-dmi --dg诊断结果提示“hccn_tool no certificate found”，可参考预置或替换证书套件配置证书。
基于安全考虑，为防止结果保存目录权限被修改，用户可将结果保存目录ascend_check的权限设置为700。

使用实例

使用实例中命令的回显在推理服务器与训练服务器类似，截图取自训练服务器。

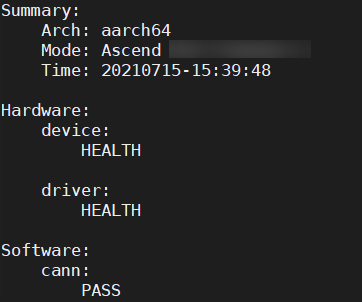

以指定诊断测试项、Device ID和软件包安装路径为例。
ascend-dmi --dg -i driver,cann,device -d 0,1 -p /usr/local/Ascend
以指定aicore诊断，且进行aicore压力测试为例：
ascend-dmi -dg -i aicore -s

通过ascend-dmi工具执行aicore压测，可定界是否是硬件导致的aicore error。
使用片上内存诊断时，可以按照图1所示，先进行片上内存故障诊断（ascend-dmi -dg -i hbm），若结果为IMPORTANT_WARN，需要先重启设备，再执行高带宽内存压测（ascend-dmi -dg -i hbm -s）；其他结果请按流程图说明进行操作。
图1 片上内存诊断

在图1中，执行片上内存故障诊断&压测，诊断&压测结果请查看表4。

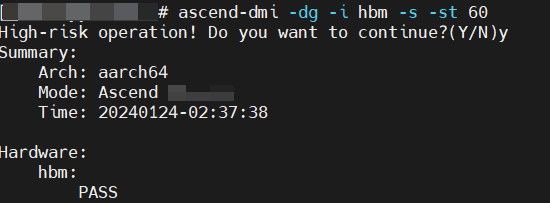

- 以指定高带宽内存诊断（片上内存），且进行高带宽内存压力测试为例，不跳过交互式防呆提示。
  ascend-dmi -dg -i hbm -s -st 60

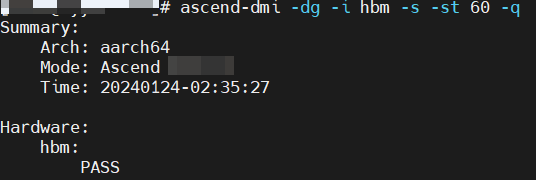

- 以指定高带宽内存诊断（片上内存），且进行高带宽内存压力测试为例，跳过交互式防呆提示。
  ascend-dmi -dg -i hbm -s -st 60 -q

故障检查项说明

表4 故障检查项说明
类型	检查项	回显状态	含义
硬件类	driver	HEALTH	驱动固件安装正常，并且驱动状态为健康
		FAIL	驱动或固件安装异常读取驱动健康状态失败
		GENERAL_WARN	一般警告（警告内容参考界面中提示的错误信息）
		IMPORTANT_WARN	重要警告（警告内容参考界面中提示的错误信息）
		EMERGENCY_WARN	紧急警告（警告内容参考界面中提示的错误信息）
	device	SKIP	当前产品形态不支持该项检测
		HEALTH	device检测结果健康
		FAIL	device检测结果失败
		GENERAL_WARN	一般警告（警告内容参考界面中提示的错误信息）
		IMPORTANT_WARN	重要警告（警告内容参考界面中提示的错误信息）
		EMERGENCY_WARN	紧急警告（警告内容参考界面中提示的错误信息）
	network	SKIP	当前产品形态不支持该项检测
		FAIL	网络检测结果失败
		WARN	网络检测结果告警
		PASS	网络检测结果健康
		INFO	网络检测结果提示
	aiflops	FAIL	算力测试失败算力测试结果小于参考值
	aiflops	PASS	算力测试结果正常（大于参考值）
	bandwidth	FAIL	带宽测试失败。带宽测试结果小于参考值处理方案：请联系华为工程师处理或参考FAQ进行定位 FAQ：带宽测试类
	bandwidth	PASS	带宽测试结果正常
	片上内存诊断	PASS	片上内存检测通过，无异常。
		FAIL	片上内存检测失败，请联系华为工程师处理或参考FAQ进行定位。 FAQ：设备device侧内存不足导致片上内存压测失败
		SKIP	当前硬件形态不支持片上内存检测。
		GENERAL_WARN	历史多比特存在隔离页，告警NPU芯片健康管理故障码为0x80E18401，可以继续使用。
		IMPORTANT_WARN	当前实时隔离页数与已隔离页数存在差异，必须进行重启，复位npu芯片。
		EMERGENCY_WARN	历史多比特隔离页数及设备隔离行过多，告警NPU芯片健康管理故障码为0x80E18402，建议更换备件。相同Stack及PC内的隔离行处于不同Bank的数量 ≥ 4，当前设备运行存在高风险，建议更换备件。相同Stack、相同Sid及不同PC内的隔离行 ≥ 4，当前设备运行存在高风险，建议更换备件。相同Stack、Sid、PC及Bank内的隔离行＞16，当前设备运行存在高风险，建议更换备件。相同Stack、Sid、PC及Bank内，排除4bit及以内相邻的错误地址，其他不同地址的数量＞ 5，当前设备运行存在高风险，建议更换备件。
	片上内存压测	PASS	片上内存压测通过。
	片上内存压测	FAIL	片上内存压测失败，有新增的多比特隔离页。更多说明详见图1 片上内存诊断。
	片上内存高危地址压测	FAIL	高带宽内存高危地址快速压测失败，有新增隔离页数。
	片上内存高危地址压测	PASS	高带宽内存高危地址快速压测通过，无新增隔离页数。
	aicore诊断	FAIL	诊断过程出现问题，请联系华为工程师处理或参考FAQ进行定位。 FAQ：aicore诊断失败，提示A software or internal error occurs. Contact Huawei technical support。
		PASS	诊断结果无异常。
		SKIP	执行诊断的用户为非root用户。当前设备不支持aicore诊断。
		EMERGENCY_WARN	紧急警告，压测结果为不通过，建议更换硬件。
	aicore压测	FAIL	aicore压测执行失败，请联系华为工程师处理。
		PASS	压力测试结果无异常。
		EMERGENCY_WARN	紧急警告、压力测试失败，请更换硬件。
		SKIP	执行压测的用户为非root用户。当前设备不支持aicore压测。
	signalQuality	FAIL	检测失败，PCIe、HCCS和RoCE（其中的一项或多项）链接有异常。
	signalQuality	PASS	检测通过，NPU上PCIe、HCCS和RoCE通信端口的信号质量正常。
	prbs码流诊断	FAIL	码流检测通过。RoCE端口信号质量正常（误码率小于10^-5）。
	prbs码流诊断	PASS	码流检测失败。RoCE端口存在误码，且误码率大于10^-5。
软件类	cann	FAIL	nnae、nnrt、toolkit均安装异常驱动安装异常（cann和驱动间的兼容性不满足要求）
软件类	cann	PASS	cann软件检测正常
