眼图测试

Ascend DMI支持眼图测试，用户使用该功能对网络进行测试，查询当前信号质量。

本功能主要用于查询信号质量的具体数据。判断当前端口信号质量是否正常，请执行signalQuality诊断。详细说明请参考故障诊断章节。

该功能目前只支持Atlas 800T A2 训练服务器、Atlas 900 A2 PoD 集群基础单元、Atlas 200T A2 Box16 异构子框和Atlas 800I A2 推理服务器产品。

测试项功能

查询NPU上的PCIe、HCCS和RoCE通信端口的信号质量。

测试项参数查询

用户可任选以下指令之一查看信号质量查询命令的可用参数。

ascend-dmi --sq -h

ascend-dmi --sq --help

各参数解释如表1所示。

表1 参数说明
参数	说明	是否必填
[-sq, --sq, --signalQuality]	查询NPU上的PCIe、HCCS和RoCE通信端口的信号质量。说明：建议使用--sq或--signalQuality。	是
[-d, --device]	指定查询的Device ID。指定多个芯片时，使用英文逗号进行分隔。不指定该参数时，默认查询该设备上所有的NPU。当type参数指定了HCCS，需要指定至少2个Device ID。若当前设备为Atlas 200T A2 Box16 异构子框，，前8P或后8P至少指定两张device。	否
-t --type	指定通信端口的类型。当前支持PCIe、HCCS和RoCE三种类型，指定多个通信端口的类型时，使用英文逗号进行分隔。不指定该参数时，默认查询PCIe和RoCE的信号质量。取值如下： pcie PCIe链路是NPU到CPU之间进行通信的链路。 PCIe信号质量是指NPU侧连接PCIe链路的macro口四眼图的数值。 hccs HCCS链路是多张NPU之间互联的链路。 HCCS信号质量是指NPU侧连接HCCS链路的macro口的信噪比和半眼高的数值。 roce RoCE链路是NPU侧对外进行集群通信的链路。 RoCE信号质量是指NPU侧连接RoCE链路的macro口的信噪比和半眼高的数值。说明： Atlas 800I A2 推理服务器（32G）不支持查询HCCS的信号质量。 Atlas 800I A2 推理服务器（64G）支持查询HCCS的信号质量。	否
[-fmt, --fmt, --format]	指定输出格式，可以为normal或json。若未指定则默认为normal。	否
注本文档输入或输出的Device ID都是芯片逻辑ID。用户可以执行npu-smi info -m命令，在显示界面表格中的Chip Logic ID参数处获得芯片逻辑ID，NPU ID则为对应的芯片物理ID。

使用实例

使用实例中命令的回显在推理服务器与训练服务器上类似，截图取自训练服务器。

以查看Device 0和Device 1的PCIe、HCCS和RoCE信号质量为例。
ascend-dmi --sq -t hccs,pcie,roce -d 0,1

若返回如图1所示信息，表示工具运行正常。

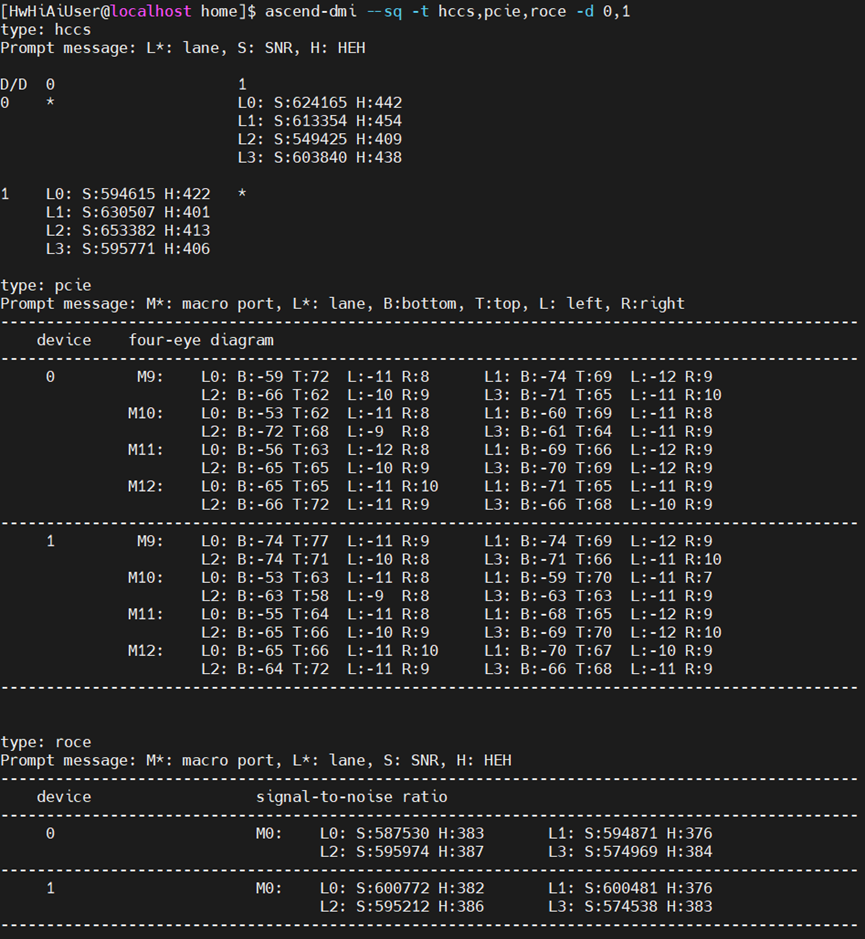

图1 设备信号质量检测示例

以指定输出格式为json为例。

ascend-dmi --signal-quality -t roce -d 0 --fmt json

若返回如图2所示信息，表示工具运行正常。

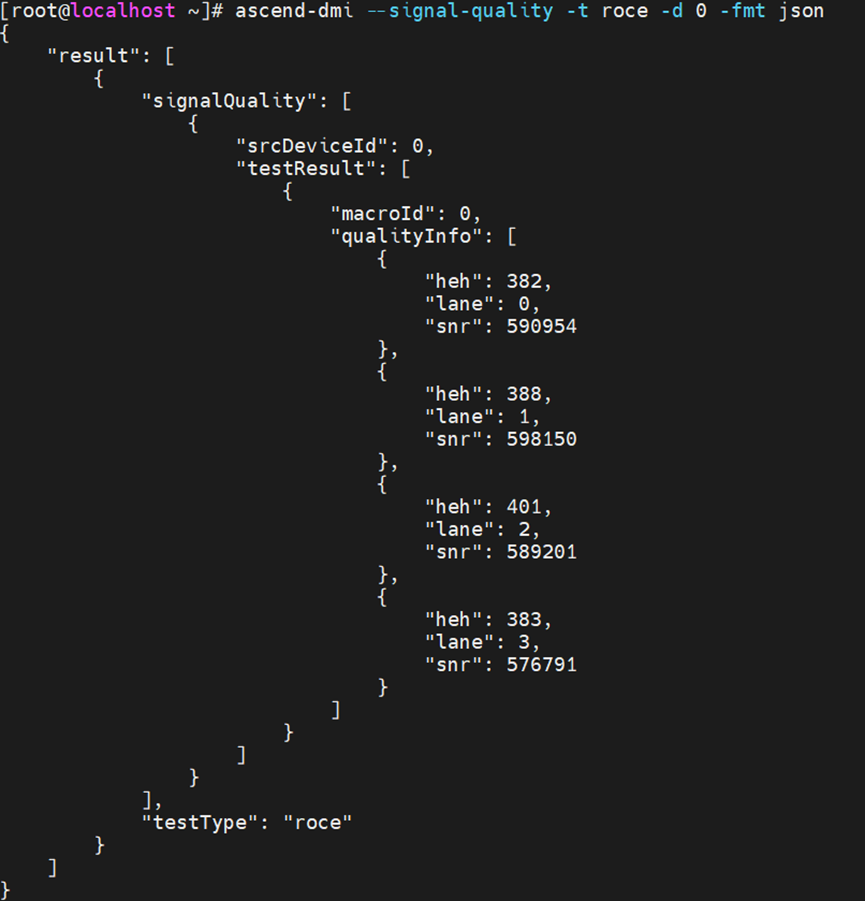

图2 设备信号质量检测json输出示例
点击放大

以图1 设备信号质量检测示例为例，上述回显参数介绍如下表所示：

表2 HCCS信号质量回显参数说明
参数	说明
type	指定通信端口的类型。
D	NPU的逻辑ID。
L*（LANE）	表示HCCS链路中的第几条lane，例如L0、L1分别表示第0条和第1条lane。
S（SNR）	表示lane的信噪比。
H（HEH）	表示lane的半眼高。
数据说明：在HCCS信号质量回显中，当SNR≥40000且HEH≥350，即表示当前LANE信号质量正常。若SNR和HEH数值不在以上范围内，即表示HCCS信号质量异常。请检查macro连接口是否发生松动，链路是否有脏污。

表3 PCIe信号质量回显参数说明
参数	说明
type	指定通信端口的类型。
device	表示NPU的逻辑ID。
M*（macro port）	表示macro端口，例如M9、M10分别表示macro的9号、10号端口。
L*（LANE）	表示PCIe链路中的第几条lane，例如L0、L1分别表示第0条和第1条lane。
B/T/L/R	分别表示四眼图bottom、top、left和right四个位置的值。
数据说明：在PCIe信号质量回显中，当四眼图B（bottom）≤-17、T(top)≥17、L(left)≤-3、R(right)≥3(须同时具备），即表示当前LANE信号质量正常。若四眼图数值不在以上范围内，即表示PCIe信号质量异常。请检查macro连接口是否发生松动，链路是否有脏污。

表4 RoCE信号质量回显参数说明
参数	说明
type	指定通信端口的类型。
device	表示NPU的逻辑ID
M*（macro port）	表示macro端口，例如M0分别表示maco端口0。
S（SNR）	表示lane的信噪比。
H（HEH）	表示lane的半眼高。
L*（LANE）	表示RoCE链路中的第几条lane，例如L0、L1分别表示第0条和第1条lane。
数据说明：在RoCE信号质量回显中，当SNR≥40000且HEH≥350，即表示当前LANE信号质量正常。若SNR和HEH数值不在以上范围内，即表示RoCE信号质量异常。请检查macro连接口是否发生松动，链路是否有脏污。
