模型执行

基本原理

开发应用时，如果涉及整网模型推理，则应用程序中必须包含模型执行的代码逻辑，关于模型执行的接口调用流程。请先参见pyACL接口调用流程了解整体流程，再查看本节中的流程说明。

本节描述的是整网模型执行的接口调用流程，对于算子模型加载与执行的详细说明请参见单算子调用。

• 在模型加载之后，模型执行之前，需要准备输入、输出数据结构，将输入数据传输到模型输入数据结构的对应内存中。
• 模型执行结束后，若无需使用输入数据、aclmdlDesc类型、aclmdlDataset类型、aclDataBuffer类型等相关资源，需及时释放内存、销毁对应的数据类型，防止内存异常。

  模型可能存在多个输入、多个输出，每个输入/输出的内存地址、内存大小用aclDataBuffer类型的数据来描述，针对每个输入/输出，需调用acl.destroy_data_buffer接口销毁相应的aclDataBuffer类型，并调用acl.rt.free接口释放内存中的数据。

接口调用流程

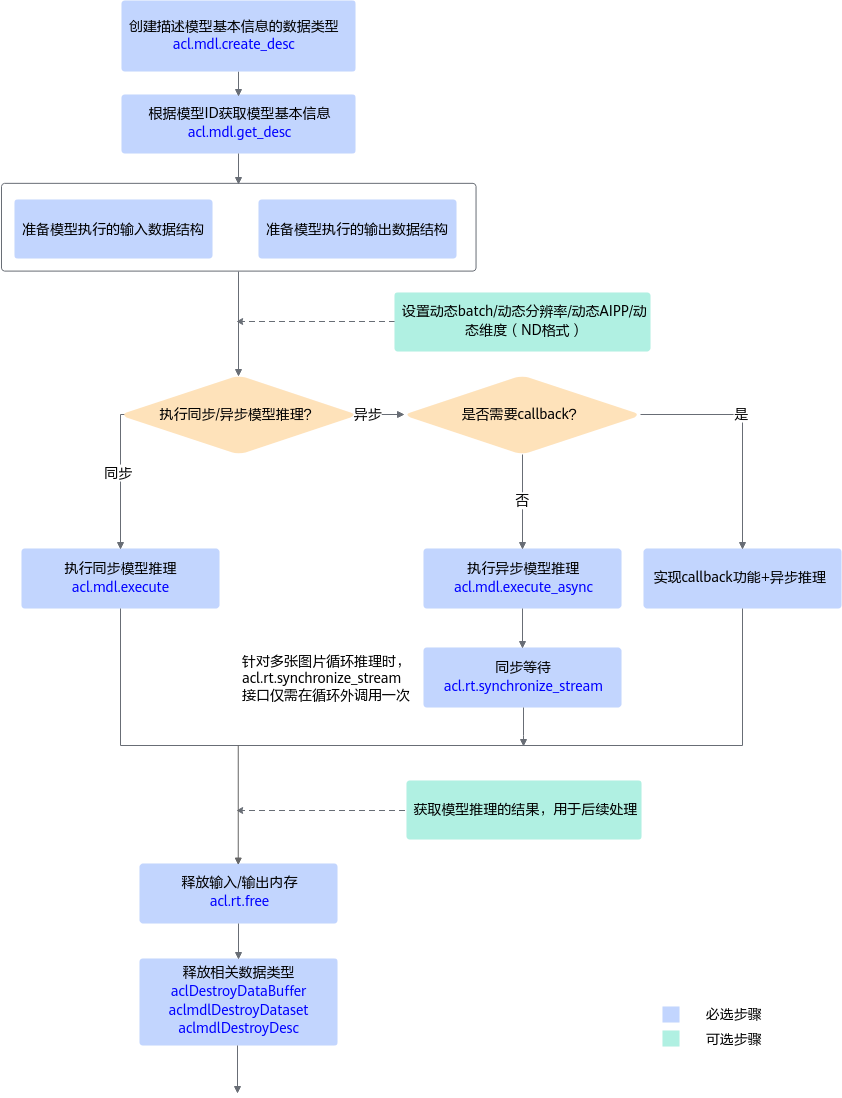

图1 基本的模型推理流程

关键接口的说明如下：

1. 调用acl.mdl.create_desc接口创建描述模型基本信息的数据类型。
2. 调用acl.mdl.get_desc接口根据模型加载中返回的模型ID获取模型基本信息。
3. 准备模型执行的输入、输出数据结构，具体流程请参见准备模型执行的输入/输出数据结构。

   如果模型的输入涉及动态Batch、动态分辨率、动态AIPP、动态维度（ND格式）等特性，请参见模型动态推理、模型动态AIPP推理。

4. 执行模型推理。

   对于固定的多Batch场景，需要满足Batch数后，才能将输入数据发送给模型进行推理。不满足Batch数时，用户需根据自己的实际场景处理。

   当前系统支持模型的同步推理和异步推理：

   • 同步推理时调用acl.mdl.execute接口。
   • 异步推理时调用acl.mdl.execute_async接口。

     对于异步接口，还需调用acl.rt.synchronize_stream接口阻塞应用程序运行，直到指定Stream中的所有任务都完成。

     异步推理的详细介绍，请参见模型异步推理。

5. 获取模型推理的结果，用于后续处理。

   对于同步推理，直接获取模型推理的输出数据即可。

   对于异步推理，在实现Callback功能时，在回调函数内获取模型推理的结果，供后续使用。

6. 释放内存。

   调用acl.rt.free接口释放Device上的内存。

7. 释放相关数据类型的数据。

   在模型推理结束后，需及时依次调用acl.destroy_data_buffer接口和acl.mdl.destroy_dataset接口释放描述模型输入的数据。如果存在多个输入、输出，需调用多次acl.destroy_data_buffer接口。

准备模型执行的输入/输出数据结构

pyACL提供了以下数据类型来描述模型、模型输入、模型输出以及存放数据的内存，在模型执行前，需要构造好这些数据类型，作为模型执行的输入：

• 使用aclmdlDesc类型的数据描述模型基本信息（例如输入/输出的个数、名称、数据类型、Format、维度信息等）。

  模型加载成功后，用户可根据模型的ID，调用acl.mdl.get_desc接口获取该模型的描述信息，进而从模型的描述信息中获取模型输入/输出的个数、内存大小、维度信息、Format、数据类型等信息，可参见aclmdlDesc类型下的操作接口。

• 使用aclmdlDataset类型的数据描述模型的输入/输出数据，模型可能存在多个输入、多个输出。

  调用aclmdlDataset类型下的操作接口添加aclDataBuffer类型的数据、获取aclDataBuffer的个数等。

• 每个输入/输出的内存地址、内存大小用aclDataBuffer类型的数据来描述。

  调用aclDataBuffer类型下的操作接口获取内存地址、内存大小等。

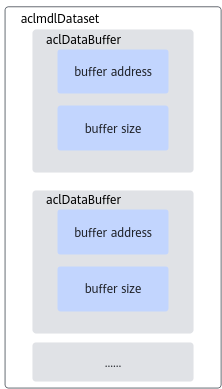

图2 aclmdlDataset类型与aclDataBuffer类型的关系

了解相关的数据类型后，可以使用这些数据类型的操作接口准备模型的输入、输出数据结构，如下图所示。

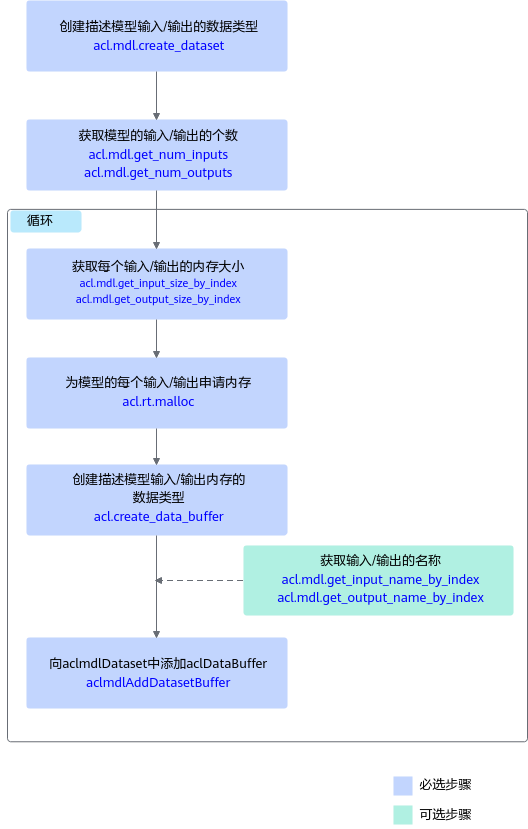

图3 模型执行的输入/输出数据结构的准备流程

关键说明如下：

• 模型存在多个输入、输出时，用户可调用acl.mdl.get_num_inputs、acl.mdl.get_num_outputs接口获取输入、输出的个数。
• 模型每个输入、输出所需的内存大小，用户可调用acl.mdl.get_input_size_by_index、acl.mdl.get_output_size_by_index接口获取。

  如果模型的输入涉及动态Batch、动态分辨率、动态维度（ND格式）等特性，输入Tensor数据的Shape支持多种档位，在模型执行前才能确定，因此该输入所需的内存大小建议用户调用acl.mdl.get_input_size_by_index接口获取，该接口获取的是最大档位的内存，确保内存够用。

• 模型存在多个输入、输出时，用户在向aclmdlDataset中添加aclDataBuffer时，为避免顺序出错，可以先调用acl.mdl.get_input_name_by_index、acl.mdl.get_output_name_by_index接口获取输入、输出的名称，根据输入、输出名称所对应的index的顺序添加。

示例代码（准备模型的输入和输出数据结构）

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

# 初始化变量。
ACL_MEM_MALLOC_HUGE_FIRST = 0

# 1.根据模型的ID，获取该模型的描述信息。
# self.model_desc为aclmdlDesc类型。
self.model_desc = acl.mdl.create_desc()
ret = acl.mdl.get_desc(self.model_desc, self.model_id)

# 2.准备模型推理的输入数据集。
# 创建aclmdlDataset类型的数据，描述模型推理的输入。
self.load_input_dataset = acl.mdl.create_dataset()
# 获取模型输入的数量。
input_size = acl.mdl.get_num_inputs(self.model_desc)
self.input_data = []
# 循环为每个输入申请内存，并将每个输入添加到aclmdlDataset类型的数据中。
for i in range(input_size):
    buffer_size = acl.mdl.get_input_size_by_index(self.model_desc, i)
    # 申请输入内存。
    buffer, ret = acl.rt.malloc(buffer_size, ACL_MEM_MALLOC_HUGE_FIRST)
    data = acl.create_data_buffer(buffer, buffer_size)
    _, ret = acl.mdl.add_dataset_buffer(self.load_input_dataset, data)
    self.input_data.append({"buffer": buffer, "size": buffer_size})

# 3.准备模型推理的输出数据集。
# 创建aclmdlDataset类型的数据，描述模型推理的输出。
self.load_output_dataset = acl.mdl.create_dataset()
# 获取模型输出的数量。
output_size = acl.mdl.get_num_outputs(self.model_desc)
self.output_data = []
# 循环为每个输出申请内存，并将每个输出添加到aclmdlDataset类型的数据中。
for i in range(output_size):
    buffer_size = acl.mdl.get_output_size_by_index(self.model_desc, i)
    # 申请输出内存。
    buffer, ret = acl.rt.malloc(buffer_size, ACL_MEM_MALLOC_HUGE_FIRST)
    data = acl.create_data_buffer(buffer, buffer_size)
    _, ret = acl.mdl.add_dataset_buffer(self.load_output_dataset, data)
    self.output_data.append({"buffer": buffer, "size": buffer_size})

# ......

示例代码（执行模型）

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

ACL_MEMCPY_HOST_TO_DEVICE = 1
ACL_MEMCPY_DEVICE_TO_HOST = 2
NPY_BYTE = 1
images_list = ["./data/dog1_1024_683.jpg", "./data/dog2_1024_683.jpg"]

for image in images_list:
    # 1.自定义函数transfer_pic，使用Python库读取图片文件，并对图片进行缩放、剪裁等操作。
    # transfer_pic函数的实现请参考样例中源代码。
    img = transfer_pic(image)

    # 2.准备模型推理的输入数据，运行模式默认为运行模式为ACL_HOST，当前实例代码中模型只有一个输入。

    bytes_data = img.tobytes()
    np_ptr = acl.util.bytes_to_ptr(bytes_data)
    # 将图片数据从Host传输到Device。
    ret = acl.rt.memcpy(self.input_data[0]["buffer"], self.input_data[0]["size"], np_ptr,
                         self.input_data[0]["size"], ACL_MEMCPY_HOST_TO_DEVICE)

    # 3.执行模型推理。
    # self.model_id表示模型ID，在模型加载成功后，会返回标识模型的ID。
    ret = acl.mdl.execute(self.model_id, self.load_input_dataset, self.load_output_dataset)

# ......

示例代码（处理推理结果：直接处理内存中的数据）

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

以图片分类网络为例，模型执行结束后，需处理每一张图片的模型推理结果，直接输出top5置信度的类别编号。

# 处理模型推理的输出数据，输出top5置信度的类别编号。
inference_result = []
for i, item in enumerate(self.output_data):
    buffer_host, ret = acl.rt.malloc_host(self.output_data[i]["size"])
    # 将推理输出数据从Device传输到Host。
    ret = acl.rt.memcpy(buffer_host, self.output_data[i]["size"], self.output_data[i]["buffer"],
                         self.output_data[i]["size"], ACL_MEMCPY_DEVICE_TO_HOST)

    bytes_out = acl.util.ptr_to_bytes(buffer_host, self.output_data[i]["size"])
    data = np.frombuffer(bytes_out, dtype=np.byte)

    inference_result.append(data)
    tuple_st = struct.unpack("1000f", bytearray(inference_result[0]))
    vals = np.array(tuple_st).flatten()
    top_k = vals.argsort()[-1:-6:-1]
    print("======== top5 inference results: =============")
    for j in top_k:
        print("[%d]: %f" % (j, vals[j]))

# ......

示例代码（处理推理结果：调用单算子处理推理结果）

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

以图片分类网络为例，模型执行结束后，需处理每一张图片的模型推理结果，直接输出最大置信度的类别编号。

当前示例中，使用Cast算子（将推理结果的数据类型从float32转成float16）和ArgMaxD算子（从推理结果中查找最大置信度的类别标识）实现数据后处理。单算子调用的流程请参见接口调用流程。

• Cast算子被封装成pyACL接口，因此在使用时，将算子的输入输出Tensor描述、算子输入输出数据的内存等信息作为acl.op.cast的入参，直接调用acl.op.cast接口加载并执行算子。
• ArgMaxD算子没有被封装成pyACL接口，因此在使用时，必须自行构造算子描述信息（输入输出Tensor描述、算子属性等）、申请存放算子输入输出数据的内存、明确算子类型名称、调用acl.op.execute_v2接口加载并执行算子。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

ACL_MEMCPY_DEVICE_TO_HOST = 2

# 提前将Cast和ArgMaxD两个单算子的定义文件*.json编译成适配昇腾AI处理器的离线模型（*.om文件），用于验证单算子的运行。
# 设置单算子模型文件所在的目录，加载单算子模型。
ret = acl.op.set_model_dir("./op_models")
# ......

# 以下步骤需针对每一张图片的模型推理结果进行处理。
# 1.在数据后处理前，先获取模型推理的输出，dataset_ptr表示模型推理的输出。
self.input_buffer = acl.mdl.get_dataset_buffer(dataset_ptr, 0)

# 2.自定义函数_forward_op_cast，构造Cast算子的输入输出Tensor描述、申请存放算子输出数据的内存dev_buffer_cast、调用acl.op.cast接口加载并执行算子。
self._forward_op_cast()

# 3.自定义函数_forward_op_arg_max_d，构造ArgMaxD算子的输入输出Tensor、输入输出Tensor描述、算子属性、申请存放算子输出数据的内存dev_buffer_arg_max_d、调用acl.op.execute_v2接口加载并执行算子。
self._forward_op_arg_max_d()

# 4.将ArgMaxD算子的输出数据回传到Host。
# 4.1 根据ArgMaxD算子输出数据的大小，申请Host上的内存。
host_buffer, ret = acl.rt.malloc_host(self.tensor_size_arg_max_d)

# 4.2 将ArgMaxD算子的输出数据从Device复制到Host。
ret = acl.rt.memcpy(host_buffer,
                     self.tensor_size_arg_max_d,
                     self.dev_buffer_arg_max_d,
                     self.tensor_size_arg_max_d,
                     ACL_MEMCPY_DEVICE_TO_HOST)

# 4.3 在终端窗口显示最大置信度的类别编号。
bytes_out = acl.util.ptr_to_bytes(buffer_host, self.output_shape)
data = np.frombuffer(bytes_out, dtype=np.int32).reshape((self.output_shape,))
print("[SingleOP][ArgMaxOp] label of classification result is:{}"
      .format(data[0]))

# 5.释放资源。
# 5.1 释放Host的内存。
ret = acl.rt.free_host(host_buffer)

# 5.2 释放Device上存放算子输出数据的内存。
ret = acl.rt.free(self.dev_buffer_cast)
ret = acl.rt.free(self.dev_buffer_arg_max_d)

# 5.3 释放aclDataBuffer类型数据（用于描述算子输出数据）。
ret = acl.destroy_data_buffer(self.output_buffer_cast)
ret = acl.destroy_data_buffer(self.output_buffer_arg_max_d)

# ......

示例代码（释放模型的输入、输出资源）

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 释放模型推理的输入、输出资源。
# 释放输入资源，包括数据结构和内存。
while self.input_data:
    item = self.input_data.pop()
    ret = acl.rt.free(item["buffer"])
input_number = acl.mdl.get_dataset_num_buffers(self.load_input_dataset)
for i in range(input_number):
    data_buf = acl.mdl.get_dataset_buffer(self.load_input_dataset, i)
    if data_buf:
        ret = acl.destroy_data_buffer(data_buf)
ret = acl.mdl.destroy_dataset(self.load_input_dataset)

# 释放输出资源，包括数据结构和内存。
while self.output_data:
    item = self.output_data.pop()
    ret = acl.rt.free(item["buffer"])
output_number = acl.mdl.get_dataset_num_buffers(self.load_output_dataset)
for i in range(output_number):
    data_buf = acl.mdl.get_dataset_buffer(self.load_output_dataset, i)
    if data_buf:
        ret = acl.destroy_data_buffer(data_buf)
ret = acl.mdl.destroy_dataset(self.load_output_dataset)
